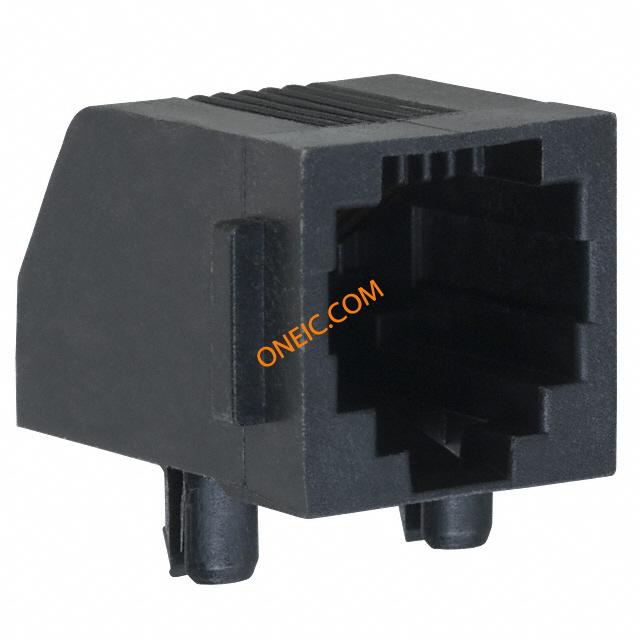

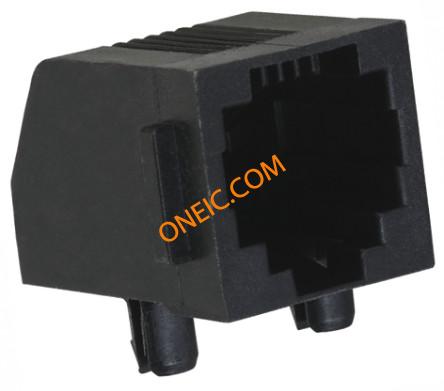

5555077-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn RJ-25 F 6 POS 1.27mm Solder RA SMD 6 Terminal 1 Port Tray Cat 3 PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK R/A 6P6C Cat 3 RJ25 SMT right angle modular jack Modular Connectors / Ethernet Connectors 6/6 SMT LO PRO R/A Conn RJ-25 F 6 POS 1.27mm Solder RA SMD 6 Terminal 1 Port Tray Cat 3 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ25Number of Positions = 6Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO PRINTCIRCBD/SURFCMNTMODJACK;6CONTACT;W/PANELSTOP MJ,LPF,R/A,6P/6C,SMT,PNL STOP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Modular Connectors / Ethernet Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 6 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 无铅定义 | Reflow solder capable to 245°C, Reflow solder capable to 260°C | 认证机构 | UL,CSA |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| LED | Without | 额定电压 | 150VAC |
| 接触电阻 | 30 mohm | 最大额定电流 | 1.5/Contact A |
| 最小输入电压 | 150VAC | 最小供电电压 | 150VAC |
| 连接器类型 - 电压输入 | Cat3 | ||
机械参数
| 颜色 | Black | 深度 | 20.71 |

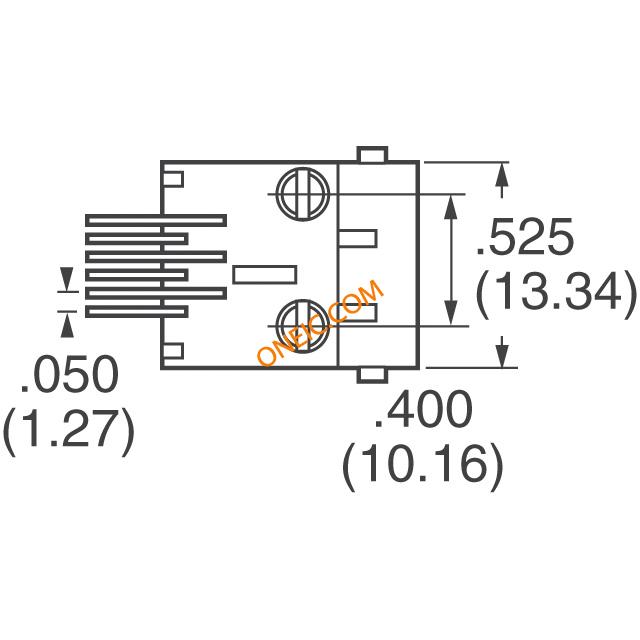

| 间距 | 1.27 mm | 高度 | 12.7 mm |
| LED颜色 | Does Not Contain LED | 锁定类型 | Standard |
| 包装方式 | Tray | 屏蔽 | Unshielded |
| 壳体颜色 | 黑色 | 钳口开口 | Down |
| 方向 | 90° Angle (Right) | 屏蔽类型 | No |
| 端接方式 | Solder | 外壳颜色 | Black |
| 反向插孔 | No | 安装类型 | Surface Mount |
| 卡扣方向（或“接线片方向”） | Down | 行程角度 | Right |
| 连接器类型 | RJ25 | 接触镀层 | Gold Over Nickel |
| 法兰特征 | No | 接地类型 | Without |
| 安装样式 | Surface Mount | 排数 | 1 |
| 电路板厚度 | 1.57 [0.062] | 高度（英寸） | 12.70 [0.500] |
| 插入件材料 | 磷青铜 | 外形（宽 x 高） | Low |
| 触头材料 | Phosphor Bronze | 壳体材料 | Nylon |

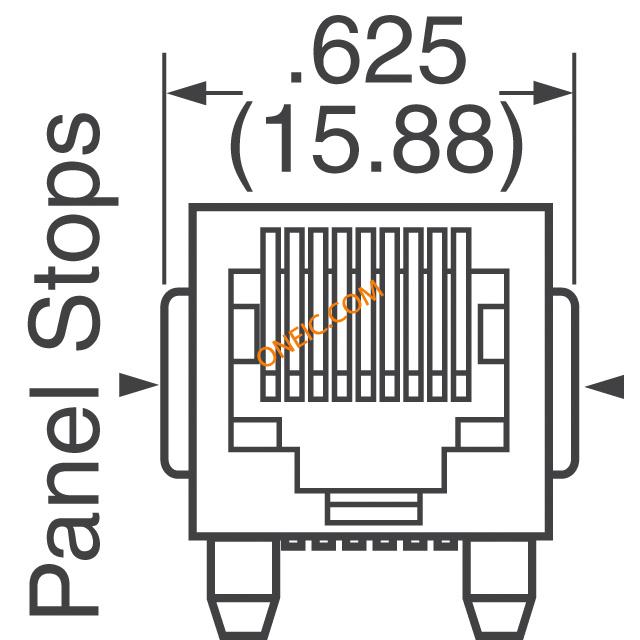

| 总长度 | 15.88 mm | 包装数量 | Tray |
| 面板安装类型 | With | 主要材料 | Modular |
| 端接样式 | Solder | 触点数 | 6 |
| 位数 | 6 | 接触镀层厚度 | 50µin (1.27µm) |
| 每排/每行位置数 | 6C | ||
产品信息
| 工作模式 | Single | 类型 | RJ-25 |
| 等级 | Cat3 | 连接器性别 | F |
| 系列 | 555 | 产品特性 | Board Lock, Panel Stops |
| 钥匙类型 | 否 | 端口样式 | Single |
| USOC 编码 | RJ25 | 性能 | Cat3 |
| 编码、键控 | No | 预装 | 是 |
| 产品子类型 | Jack | 规格说明 | RJ25 |
| 类别编号 | Cat 3 | 端口数 | 1 |
| 插孔配置 | 1 x 1 | 射频系列/标准 | 5555077 |
| 其他规格 | 不带 | 输出配置 | Surface Mount |
| 性能类别 | Cat 3 | 加载位置数 | 6 |
| 位置/触点数量 | 6p6c (RJ11, RJ12, RJ14, RJ25) | ||
环境参数
| 额定等级 | Cat3 | 工作温度 | -40°C ~ 85°C |
| 封装热阻 | 1.57 mm [ .062 in ] | ||
