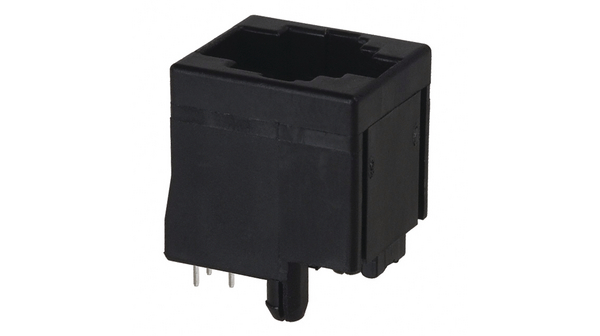

点击放大查看

5520258-3

制造商	TE Connectivity Ltd.
描述	Conn RJ-14 F 6 POS 2.54mm Solder ST Thru-Hole 6 Terminal 1 Port Tray Cat 3 Ethernet & Telecom Connectors 6P6C TOP ENTRY PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK 6P6C Cat 3 RJ25 6/6 PCB vertical modular jack Modular Connectors / Ethernet Connectors 6P6C TOP ENTRY Conn RJ-14 F 6 POS 2.54mm Solder ST Thru-Hole 6 Terminal 1 Port Tray Cat 3 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ25Number of Positions = 6Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO JACK, MODULAR, TOP ENTRY, 6/6 Jack;PCBMountedJack;6;Polyester(PBT);PhosphorBronze;0.65in. Socket; RJ12; PIN:6; with panel stop blockade; Pin layout:6p6c Jack, 6/6, PCB installation, 5520258-3, TE Connectivity M/JTOP6P/6CPNL STOPSTRAY P
分类	连接器解决方案模块化连接器模块化连接器（通用型）

对参数有疑问？问 AI 助手

商业参数

产品	Telecom & Ethernet Connectors	产品类别	Ethernet & Telecom Connectors
标准包装数量	Trays	工厂包装数量	1

RoHS	RoHS Compliant	海关税号	85369010
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	认证机构	UL,CSA
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94 V-0

颜色	Black	深度	16.64 mm
间距	2.54 mm	高度	16.51 mm
重量	0.002	LED颜色	Does Not Contain LED
锁定类型	Standard	包装方式	Tray
屏蔽	Unshielded	方向	Vertical
屏蔽类型	No	端接方式	Solder
外壳颜色	Black	反向插孔	No
安装类型	Through Hole	卡扣方向（或“接线片方向”）	User Selectable
行程角度	Straight	连接器类型	RJ25
接触镀层	Gold	法兰特征	No
接地类型	Without	安装样式	Through Hole
排数	1	电路板厚度	1.57 [0.062]
高度（英寸）	16.51 [0.650]	外形（宽 x 高）	Standard
触头材料	Phosphor Bronze	壳体材料	Polybutylene Terephthalate (PBT)
总长度	16.13 mm	包装数量	Tray
面板安装类型	With	主要材料	Modular
尺寸/外形	see	连接器 - 电缆	socket
端接样式	Solder	触点数	6
接触件端接	:Through Hole Vertical	位数	6
电缆未暴露长度	3.18 [0.125]	接触镀层厚度	50µin (1.27µm)
每排/每行位置数	6P6C	第一连接器安装特征	6p6c
