点击放大查看

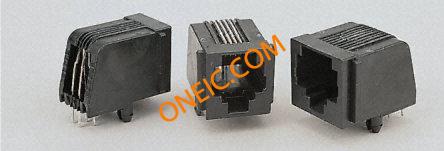

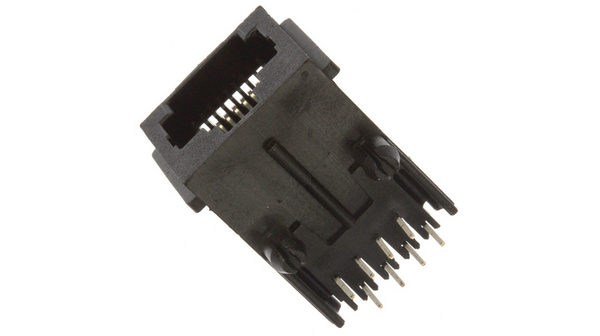

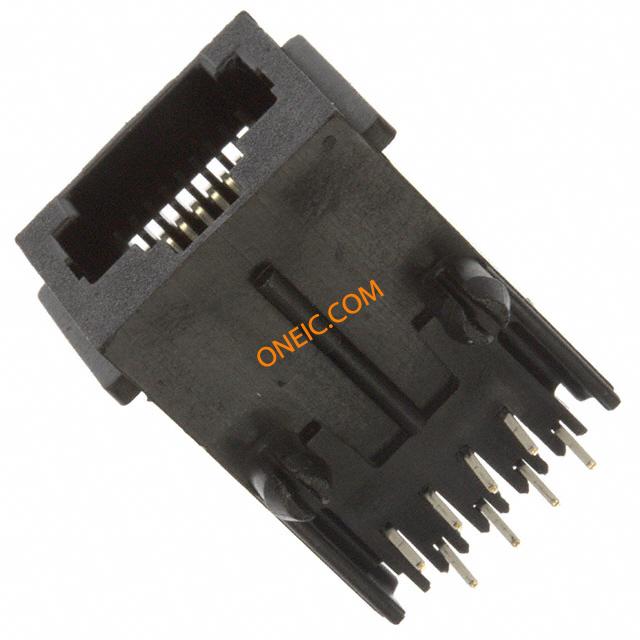

5520251-4
| 制造商 | |
| 描述 | Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Tray Cat 3 PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK R/A 8P8C MODULAR JACK 8/8 Modular Connectors / Ethernet Connectors 8/8 SIDE ENTRY Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Tray Cat 3 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ45Number of Positions = 8Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO MODULAR JACK, 8WAY RJ-45ModularJack,Cat3,SinglePort,8Position,SideEntry,Solder Socket; RJ45; PIN:8; with panel stop blockade; Pin layout:8p8c Jack, 8/8, PCB installation 90°, 5520251-4, TE Connectivity TE Connectivity 直角 母 RJ45 连接器 , Cat3, 无屏蔽, 通孔型 MJ,R/A,8P,PNL STOPS |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | AMP-0-5520251-4 CC3737-000 | 产品类别 | Modular Connectors / Ethernet Connectors |
| 标准包装数量 | Trays | 工厂包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | 认证机构 | UL,CSA |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| LED | Without | 额定电压 | 150 V |
| 最大额定电流 | 1.5 A | 最小供电电压 | 150VAC |
| 连接器类型 - 电压输入 | :Cat3 | ||
机械参数
| 颜色 | Black | 深度 | 20.83mm |
| 间距 | 2.54 mm | 高度 | 16 mm |
| 长度 | 17.78mm | 重量 | 0.002 |
| LED颜色 | Does Not Contain LED | 锁定类型 | Standard |
| 包装方式 | Tray | 屏蔽 | Unshielded |
| 方向 | 90° Angle (Right) | 屏蔽类型 | No |
| 端接方式 | Solder | 外壳颜色 | Black |
| 反向插孔 | No | 安装类型 | Through Hole |
| 卡扣方向（或“接线片方向”） | Down | 行程角度 | Right |
| 连接器类型 | RJ45 | 接触镀层 | Gold (50) over Nickel (50) |
| 法兰特征 | No | 接地类型 | Without |
| 安装样式 | Thru Hole | 排数 | 1 |
| 电路板厚度 | 1.57 [0.062] | 高度（英寸） | 16.13 [0.635] |
| 外形（宽 x 高） | Standard | 触头材料 | Phosphor Bronze |
| 壳体材料 | Polyester (PBT) | 总长度 | 17.78 mm |
| 包装数量 | Tray | 面板安装类型 | With |
| 主要材料 | Modular | 尺寸/外形 | see |
| 连接器 - 电缆 | socket | 端接样式 | Solder |
| 触点数 | 8 | 接触件端接 | :Through Hole Right Angle |
| 位数 | 8 | 电缆未暴露长度 | 3.80 [0.150] |
| 接触镀层厚度 | 50µin (1.27µm) | 第一连接器安装特征 | 8p8c |
产品信息
| SPG | 952 | 工作模式 | Single |
| 类型 | RJ-45 | 连接器性别 | F |
| 系列 | Single Port Modular Jack | 产品特性 | Board Lock, Panel Stops |
| 端口样式 | Single | USOC 编码 | RJ45 |
| 性能 | Cat3 | 编码、键控 | No |
| 产品子类型 | Jack | 规格说明 | RJ45 |
| 类别编号 | Cat 3 | 端口数 | 1 |
| 单元数量 | 1 | 插孔配置 | 1 x 1 |
| 射频系列/标准 | 5520251 | 性能类别 | Cat 3 |
| 加载位置数 | 8 | 位置/触点数量 | 8p8c (RJ45, Ethernet) |
环境参数
| 额定等级 | Cat3 | 工作温度 | -40°C ~ 85°C |
