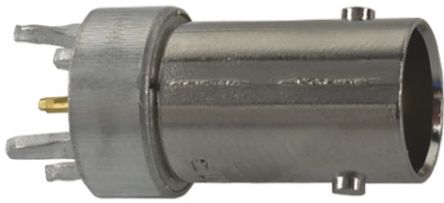

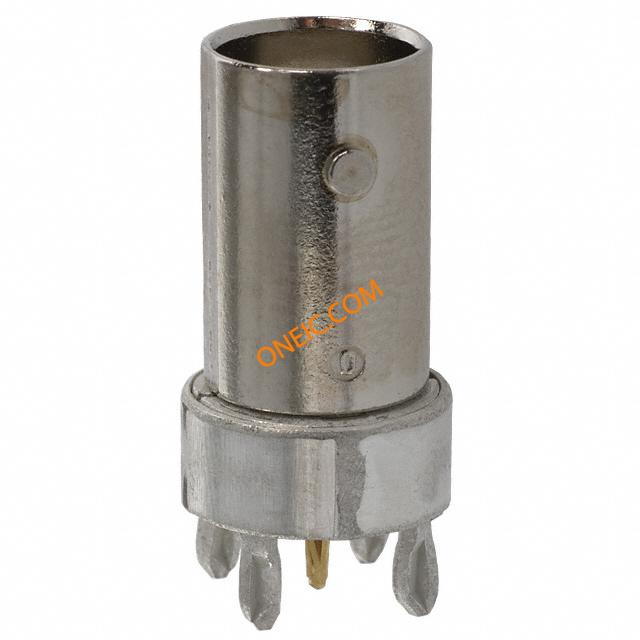

5222006-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC RCP 50Ohm Press Fit ST Thru-Hole Gold BNC RF Connectors CONN BNC JACK STR 50 OHM PCB RF Connectors / Coaxial Connectors PRESS-FIT TERM. JACK Conn BNC RCP 50Ohm Press Fit ST Thru-Hole Gold Product Highlights:ConnectorConnector Type = BNCJackTerminate To Printed Circuit BoardPCB Mount Angle = VerticalSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 RF/COAXIAL, BNC JACK STR 50 OHM PRESS FIT BNC50OHMBOARDMNT,RECEPTACLE,PRESSFIT,COMLBNC TE Connectivity BNC 直 50Ω 通孔 BNC 连接器, 插口, 焊接 端接, 镀镍本体 RECEPTACLE,PRESS FIT,COML BNC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PCB Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 00000000 |
| 抗辐射加固 | No | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 认证机构标志 | No |
电气参数
| 阻抗 | 50 Ohm | 隔离电源 | No |
| 额定电压 | 500 V | 最大频率 | 4GHz |
| 连接器阻抗 | Without | 绝缘电阻 | 5000 MOhms |
机械参数
| 尺寸 | Standard | 高度 | 20.57 mm |
| 密封型 | No | 重量 | 0.005 |
| 直径 | 11.94 mm | 包装方式 | Bulk |
| 电缆类型 | :(Not Available) | 本体表面处理 | Nickel |
| 方向 | Straight | 端接方式 | Press Fit |
| 基体材料 | Zinc | 安装类型 | Through Hole |
| 行程角度 | Straight | 连接器类型 | BNC |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 外壳涂层 | Nickel | 安装样式 | Through Hole |
| 壳体镀层 | Nickel | 连接器样式 | BNC |
| 高度（英寸） | 20.57 [0.810] | 触头材料 | Beryllium Copper |
| 面板安装类型 | Without | 主要材料 | BNC |
| 端接样式 | Solder | 屏蔽层端接方式 | Press-Fit |
| 接触件端接 | Solder | 介电材料 | TEFLON |
| 绝缘材料 - 类型 | Polytetrafluoroethyl | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Beryllium Copper | 供应商器件封装 | Straight |
| 表面贴装焊盘尺寸 | No | ||
产品信息
| 类型 | BNC | 等级 | Commercial |
| 连接器性别 | RCP | 系列 | :- |
| 硬件配件 | No | 极性 | No |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 连接类型 | PCB | 端口数 | 1 |
| 射频系列/标准 | 5222006 | ||
环境参数
| 工作温度 | - 55 C to + 85 C | ||
