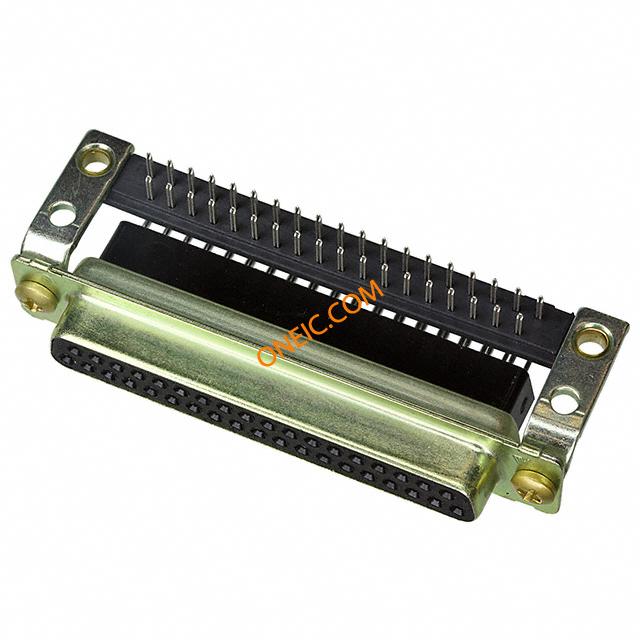

5205860-1

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature SKT 37 POS 2.77mm Solder RA Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors 37P RCPT RA/MS STD Standard Board Mount Connectors CONN D-SUB RECEPT R/A 37POS GOLD Standard Board Mount Connectors Product Highlights:Number of Positions = 37ReceptaclePCB Mount Angle = Right AngleProduct Series = HDP-20Without Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 37 RCPT RA/MS STD
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

标准包装规格	56	产品类别	D-Sub Standard Connectors
标准包装数量	Trays	工厂包装数量	56

合规参数

RoHS	RoHS Compliant	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
最大额定电流	6A

机械参数

颜色	Black	间距	2.77 mm
密封型	No	外形尺寸(长x宽)	4
包装方式	Tray	引脚样式	直角
外壳尺寸	4	端接方式	Solder
触头类型	Signal	柱间距	.108
外壳表面处理	锌	第二连接器	Without
触点形状	Square	安装类型	Through Hole
外壳镀层	Zinc	连接器类型	Receptacle, Female Sockets
接触镀层	Gold	法兰特征	Mating Side; Standard Screws (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	外壳材料（壳体）	Steel
电路板厚度	0.062 [1.57]	连接器样式	D-Sub
插入件材料	磷青铜	外形（宽 x 高）	Standard
触头材料	Phosphor Bronze	壳体材料	Thermoplastic
安装特性	安装孔	包装数量	56
面板安装类型	Without	尺寸/外形	0.64 [.025]
接地凹痕	Without	外形尺寸长x宽x高	13.84 [.545]
端接样式	Solder	连接器颜色	None
外径	.508 mm [ .025 in ]	触点数	37
位数	37	外壳尺寸-插件	Front Metal Shell
安装孔直径	3.05 [.120]	外壳材料及表面处理	Steel, Yellow Chromate Plated Zinc
端子柱长度	3.18 [0.125]	接触镀层厚度	Flash
外壳与棱镜材料	否	外壳尺寸，连接器布局	4 (DC, C)

产品信息

类型	D-Subminiature	连接器性别	SKT
系列	HDP-20	产品特性	Mounting Brackets
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器

环境参数

工作温度

-55°C ~ 105°C

封装热阻

2.36 mm [ .093 in ]
