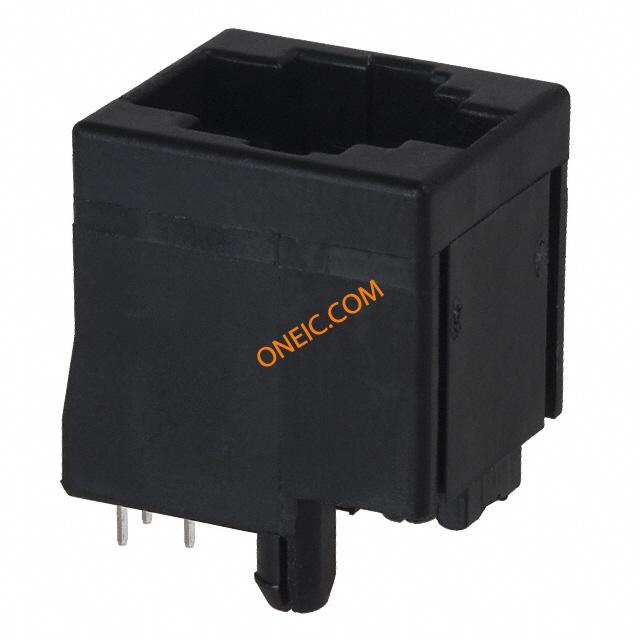

520425-3
| 制造商 | TE Connectivity Ltd. |
| 描述 | モジュラーコネクタ/Ethernetコネクタ 6 PCB TOP ENTRY Standard Modular Jacks CONN MOD JACK 6P6C Conn RJ-25 F 6 POS 2.54mm Solder ST Thru-Hole 6 Terminal 1 Port Tray Cat 3 Conn RJ-25 F 6 POS 2.54mm Solder ST Thru-Hole 6 Terminal 1 Port Tray Cat 3 Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ25Number of Positions = 6Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO |
商业参数
| 其他名称 | A9084 | 标准包装数量 | 176 |
合规参数
| RoHS | Lead free / RoHS non-compliant | RoHS/ELV合规状态 | ELV compliant / 5 of 6 Compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| LED | Without | ||
机械参数
| 颜色 | Black | 高度 | 16.5 |
| LED颜色 | Does Not Contain LED | 锁定类型 | Standard |
| 包装方式 | Tray | 屏蔽 | Unshielded |
| 方向 | Vertical | 屏蔽类型 | No |
| 端接方式 | Solder | 反向插孔 | No |
| 安装类型 | Top Entry (Vertical) | 卡扣方向（或“接线片方向”） | User Selectable |
| 连接器类型 | RJ25 | 接触镀层 | Tin-Lead over Nickel |
| 法兰特征 | No | 接地类型 | Without |
| 安装样式 | Through Hole | 排数 | 1 |
| 外形（宽 x 高） | Standard | 触头材料 | Phosphor Bronze |
| 壳体材料 | PBT - GF | 面板安装类型 | With |
| 主要材料 | Phosphor Bronze | 端接样式 | Solder |
| 触点数 | 6.0 | 位数 | 6 |
| 电缆未暴露长度 | 3.18 | 接触镀层厚度 | 50µin (1.27µm) |
| 触点材料 - 配合 | Gold (50) | ||
产品信息
| 产品特性 | Board Lock | 预加载 | Yes |
| 端口样式 | Single | 编码、键控 | No |
| 产品子类型 | Connector | 端口数 | 1 |
| 插孔配置 | 1 x 1 | 性能类别 | Cat 3 |
| 位置/触点数量 | 6p6c (RJ11, RJ12, RJ14, RJ25) | ||
环境参数
| 额定等级 | Cat3 | 工作温度 | -40°C ~ 85°C |
