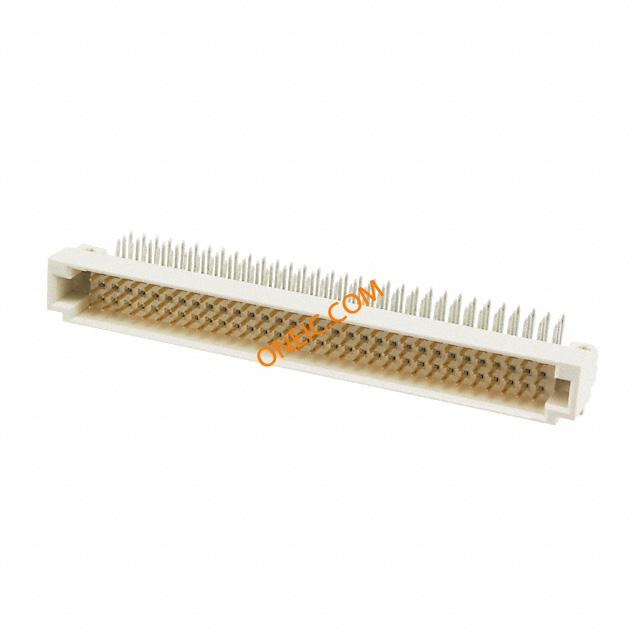

5148003-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn DIN 41612 M 96 POS 2.54mm Solder RA Thru-Hole Eurocard Type C CONN EUROCARD RCPT 96POS TYPE C DIN 41612 Connectors PLUG 96P R/A TYPE C ASSY,PIN,EUROCARD,TYPE C,LEAD-FREE,96 PO ASSY,PIN,EUROCARD,TYPE C,LEAD-FREE,96 PO Search Keywords:board to board, parallel, stacking, co-planar, horizontal, high density, midplane, two piece, IEC 603-2, DIN 41612 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 51480035 | 标准包装规格 | 21 |
| 产品类别 | DIN 41612 Connectors | 标准包装数量 | Bulk |
| 工厂包装数量 | 105 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接口 | Eurocard/DIN 41612 | 最大额定电流 | 1.5 A |
机械参数
| 尺寸 | Standard | 颜色 | Gray |
| 间距 | 2.54 mm | 涂层 | Without |
| 包装方式 | Bulk | 端接方式 | Solder |
| 触点尺寸 | 0.64 [.025] Sq. | 触头类型 | Solder Post |
| 固定类型 | 否 | 引脚直径 | II |
| 尾部长度 | 2.65 mm | 安装类型 | Through Hole |
| 连接器类型 | Plug, Male Pins | 接触镀层 | Tin |
| 安装样式 | 不带 | 排数 | 3 |
| 端子样式 | .64 x .64 mm [ .025 x .025 in ] | 高度（英寸） | 13.51 |
| 插入件材料 | 铜合金 | 触头材料 | Copper Alloy |
| 壳体材料 | Polymer | 安装特性 | With |
| 面板安装类型 | 通孔 - 焊接 | 尺寸/外形 | 标准 |
| 先合后断 | No | 连接器间距 | 2.54 |
| 端接样式 | Solder Pin | 触点数 | 96 |
| 接触件尾部长度 | 2.64 | 位数 | 96 |
| 触头长度-柱 | 信号（数据） | 绝缘材料 - 材质 | Polymer Thermoplastic, Glass Filled |
| 安装孔直径 | 带有 | 接触件表面处理 - 配合 | 锡 |
| 端子柱长度 | 2.65 [0.104] | ||
产品信息
| 类型 | DIN 41612 | 等级 | II |
| 样式 | C | 连接器性别 | Plug |
| 系列 | 5148003 | 导向方式 | With |
| 产品子类型 | Type C Connectors | 总线连接 | FUTUREBUS, MULTIBUS (II), NUBUS, VMEbus, VXIBus |
| 连接类型 | Printed Circuit Board | 工具类型/特性 | No |
| 加载位置数 | All | ||
环境参数
| 温度 | No | 级别、等级 | 2 |
| 工作温度 | -55°C ~ 125°C | ||
