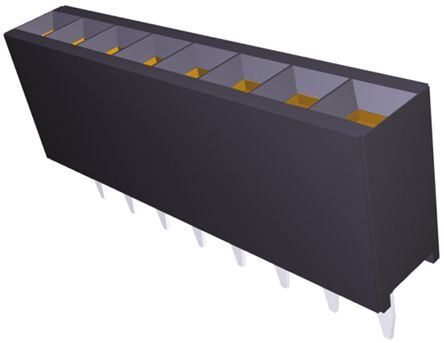

5-535541-6

制造商	TE Connectivity Ltd.
描述	Conn Socket Strip RCP 8 POS 2.54mm Solder ST Thru-Hole Gang of Tubes .100 inch AMPMODU Receptacles CONN RECEPT 8POS .100 VERT GOLD Headers & Wire Housings REC 1X08P VRT T/H Conn Socket Strip RCP 8 POS 2.54mm Solder ST Thru-Hole Gang of Tubes Search Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, TE Connectivity AMPMODU Mod IV 系列 8路直 2.54mm节距通孔印刷电路板插座, 板对板 08 MODIV VRT SR CE 100/115
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	28

合规参数

RoHS	Lead free / RoHS Compliant	标准	CSA LR7189, UL E28476
MIL-C-55032	No	材料阻燃等级	UL 94V-0

电气参数

额定电压	750 V	接触电阻	12 mohm
输入电阻	5000	钳位电压	750
额定交流电压	333	连接器阻抗	Closed Entry, Top
最大额定电流	2 A	初始电阻（最小）	12

机械参数

颜色	Black	深度	3.56 mm
间距	2.54 mm	高度	6.73 mm
包装方式	Tube	壳体颜色	黑色
引脚样式	直角	轴径尺寸	不带
方向	直	端接方式	Solder
触点形式	Female Socket	触头类型	Female Socket
外壳颜色	Black	安装类型	Through Hole
连接器类型	Receptacle	接触镀层	Gold Over Nickel
安装样式	Through Hole	排数	1
插入件材料	磷青铜	操作力	Standard
触头材料	Phosphor Bronze	壳体材料	Polycyclohexylenedimethylene Terephthalate (PCT)
总长度	20.32 mm	包装数量	28
面板安装类型	通孔 - 焊接	端接排数	焊接
端接样式	Through Hole	触点数	8
接触件尾部长度	3.18	位数	8
兼容外壳尺寸（如TM-700等）	与接头配合	典型触点布局	同轴
端子柱长度	3.18 mm [ .125 in ]	接触镀层厚度	30µin (0.76µm)
每排/每行位置数	All

产品信息

备注	TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。	类型	Socket Strip
连接器性别	RCP	系列	AMPMODU MOD IV
可密封	否	可堆叠	Yes
产品子类型	Receptacles / Sockets - PCB	输出配置	Through Hole
装配配置	Board Standoff	加载位置数	All

环境参数

温度范围	否	工作温度	- 65 C to + 105 C
封装热阻	1.4 – 2.4 mm [ .055 – .094 in ]
