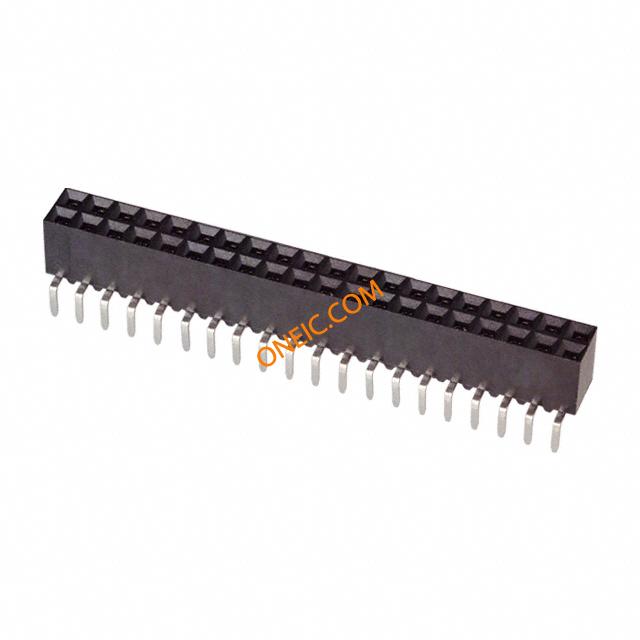

5-534267-7

制造商	TE Connectivity Ltd.
描述	Conn Socket Strip SKT 40 POS 2.54mm Solder ST Thru-Hole Gang of Tubes .100 inch AMPMODU Receptacles CONN RECEPT 40POS .100 VERT DUAL Headers & Wire Housings RECEPT 40POS .100 VERT DUAL Conn Socket Strip SKT 40 POS 2.54mm Solder ST Thru-Hole Gang of Tubes Search Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, 40 MODIV VRT DR DE 100/125
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Rail / Tube	工厂包装数量	11

合规参数

RoHS	Lead free / RoHS Compliant	标准	CSA LR7189, UL E28476
MIL-C-55032	No	材料阻燃等级	UL 94V-0

电气参数

接触电阻	12 mohm	输入电阻	5000
钳位电压	750	额定交流电压	333
连接器阻抗	Bottom or Top	最大额定电流	2 A
初始电阻（最小）	12

机械参数

颜色	Black	深度	5.03 mm
间距	2.54 mm	高度	6.73 mm
包装方式	Tube	壳体颜色	黑色
轴径尺寸	不带	排间距	0.100" (2.54mm)
端接方式	Solder	引脚间距	0.100" (2.54mm)
外壳颜色	Black	安装类型	Through Hole
连接器类型	Receptacle, Bottom or Top Entry	接触镀层	Gold Over Nickel
安装样式	Through Hole	排数	2
插入件材料	磷青铜	操作力	Standard
触头材料	Phosphor Bronze	壳体材料	Polyester
总长度	50.8 mm	包装数量	11
面板安装类型	通孔 - 焊接	端接样式	Through Hole
板面高度	0.265" (6.73mm)	触点数	40
接触件尾部长度	3.17	位数	40
兼容外壳尺寸（如TM-700等）	与接头配合	安装高度（最大）	0.265" (6.73mm)
典型触点布局	Short Point	端子柱长度	3.17 mm [ .1248 in ]
接触镀层厚度	30µin (0.76µm)	每排/每行位置数	All

产品信息

备注	TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。	类型	Socket Strip
连接器性别	SKT	系列	AMPMODU MOD IV
可密封	否	可堆叠	Yes
产品子类型	Receptacles / Sockets - PCB	装配配置	Board Standoff
加载位置数	All

环境参数

温度范围	否	工作温度	- 65 C to + 105 C
封装热阻	1.57 mm [ .062 in ]

文档与媒体

在线文档

5-534267-7?RQPN=5-534267-7
