5-292177-1

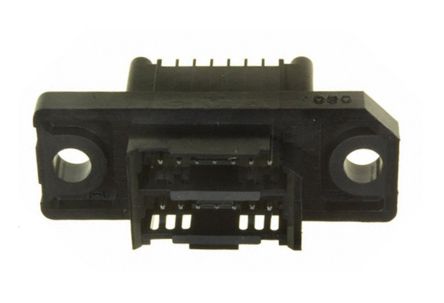

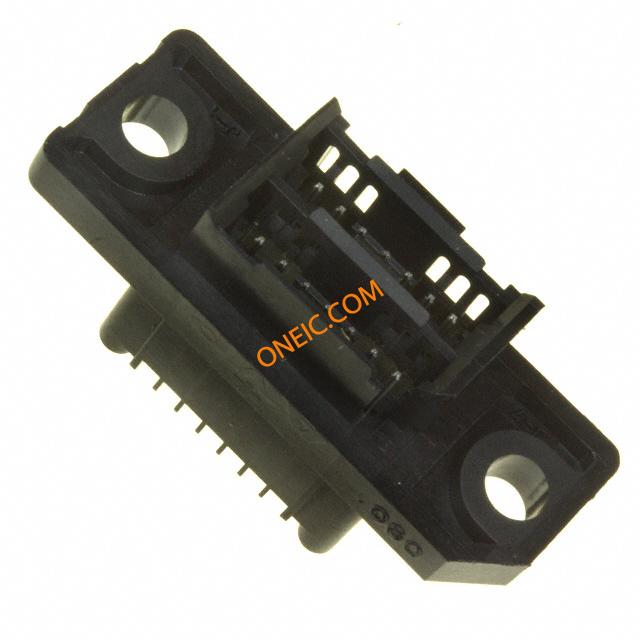

点击放大查看

5-292177-1

制造商
TE Connectivity Ltd.
描述Conn Wire to Board HDR 14 POS 2mm ST Panel Mount CONN MINI-DRAWER 2MM 14POS GOLD Headers & Wire Housings 14P MINI-DRAWER CONN Conn Wire to Board HDR 14 POS 2mm ST Panel Mount Search Keywords:Common Termination, wire-to-wire, hybrid power, discrete wire, flat shielded cable, Input/Output, NIC, Network Interface Cards, PC Cards, drawer, hybrid power, signal, pcb connectors, Conn,mini-drawer14posgold TE Connectivity Mini-Drawer 系列 2mm节距 14路 (2排) 直 背板连接器, 焊接端接, 1A MINI DRAWER CONN FOR CT 14P
分类
对参数有疑问?问 AI 助手

商业参数

产品类别Headers & Wire Housings标准包装数量Bulk

合规参数

RoHSLead free / RoHS Compliant材料阻燃等级UL94 V-0

电气参数

额定电压125V供电电压125
连接器阻抗压接/IDC最大额定电流2A
连接器类型 - 电压输入Male

机械参数

颜色Black间距2 mm
形状矩形包装方式Bulk
壳体颜色黑色导线线规30-22
方向端接方式Solder
安装类型Panel Mount连接器类型Blindmate, Fixed, Non-Gendered
接触镀层Gold Over Nickel排数2
连接器样式Mini-Drawer插入件材料铜合金
触头材料Copper Alloy壳体材料Thermoplastic
包装数量40面板安装类型带有
端接排数焊接第一触头极性Pin (Male)
触点数14端接表面处理带有
位数14兼容外壳尺寸(如TM-700等)公端
触头长度-柱信号(数据)安装孔直径带有
静电放电屏蔽不带

产品信息

备注具有快捷方式。类型Wire to Board
连接器性别HDR系列Mini-Drawer
产品特性Board Guide可密封
产品子类型Headers加载位置数All

环境参数

工作温度-20°C ~ 105°C
