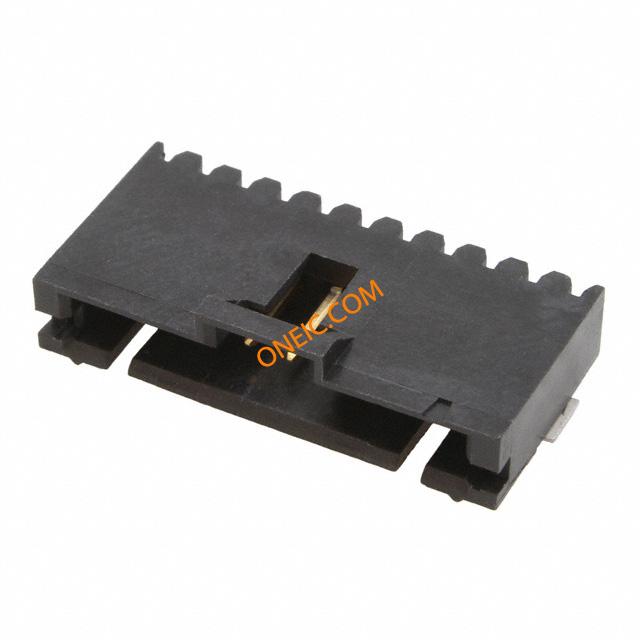

5-147278-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 9 POS 2.54mm Solder RA SMD T/R .100 AMPMODU Headers, Housings & Contacts CONN HEADER 9POS R/A SMD GOLD Header,9,3A,600V,MTE(IDC),1,RightAngle Header; 9; 3 A; 600 V; MTE (IDC); 1; Right Angle; 0.100 in.; 5000 Megohms Headers & Wire Housings 09 MTE HDR SRRA SFMNT .100CL Conn Shrouded Header HDR 9 POS 2.54mm Solder RA SMD T/R Search Keywords:AMPMODU, NIC, Network Interface Cards, PC Cards, wire to board, wire to wire, TS 100 System, discrete wire, IEC 603-8, smt, signal, pcb connectors, MTE, MTE Header;9;3A;600V;MTE(IDC);1;RightAngle;0.100in.;5000Megohms 09 MTE HDR SRRA SFMNT .100CL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMPMODU | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 300 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | CSA LR7189, UL E28476 |
| 认证机构 | CSA,UL | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 开关功能 | Latched | 连接器阻抗 | 刺破式压接 (IDC), 压接 |
| 最大额定电流 | 3 A | 绝缘电阻 | 5000 MOhms |
| 保护额定电压（VPR） | 600 V | ||
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 高度 | 13.59 mm [ .535 in ] | 长度 | 27.94 mm [ 1.1 in ] |
| 包装方式 | Tape & Reel (TR) | 壳体颜色 | 黑色 |
| 引脚样式 | 直角 | 排间距 | 2.54 mm |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Surface Mount, Right Angle | 行程角度 | Right |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold Over Nickel |
| 触点时序 | Without | 安装样式 | 带有 |
| 排数 | 1 | 壳体镀层 | Tin |
| 插入件材料 | 黄铜 | 触头材料 | Brass |
| 壳体材料 | Thermoplastic | 包装数量 | 300 |
| 面板安装类型 | 不带 | 主要材料 | InterconnectSystem |
| 插针孔直径 | 0.1" | 端接样式 | SMD |
| 第一触头极性 | Pin (Male) | 触点数 | 9 |
| 位数 | 9 | 兼容外壳尺寸（如TM-700等） | 母端护套组件 |
| 触头长度-柱 | 3.05 mm [ .12 in ] | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 锡 | 接触长度 - 配合 | 0.230" (5.84mm) |
| 表面贴装焊盘尺寸 | Without | 端子柱长度 | 5.84 mm [ .23 in ] |
| 接触镀层厚度 | 15µin (0.38µm) | 静电放电屏蔽 | 不带 |
产品信息
| 备注 | 使用 91417-1 号键控工具来拆卸用于键控的柱体。 | 类型 | Shrouded Header |
| 连接器性别 | HDR | 系列 | AMPMODU/MTE |
| 产品特性 | Board Lock, Solder Retention | 制造商全称 | AMPMODU/MTESeries |
| 产品子类型 | Headers | 加载位置数 | All |
环境参数
| 工作温度 | - 65 C to + 105 C | ||
