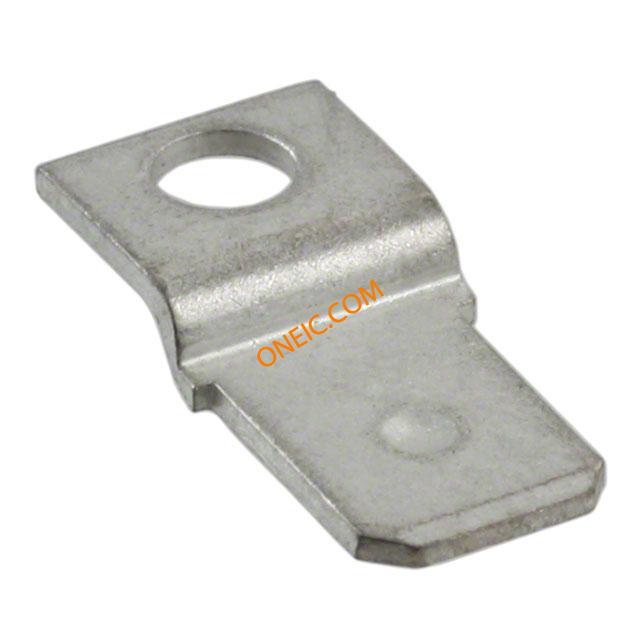

42506-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Quick Disconnect Terminal M 15.62mm 7.49mm Tin Loose Piece Terminals FASTON 250 SERIES Quick Disconnect Tabs, Tab Adapters & Tab Caps CONN TAB FASTON .250 TIN PL BR Quick Disconnect Terminal M 15.62mm 7.49mm Tin Loose Piece Product Highlights:TabTab Type = Stud MountConnection Type = SingleTab Fit = 6.35 x 0.81 mmBrass MaterialSearch Keywords:Terminals and Splices, Lighting Interconnection Products, sealed, FASTONTABSLP,.250FASTTABTPBR Faston Single Step Non-Insulated Quick Disconnect Tab Stud Mount FASTON 250 SERIES (6.3 MM) TAB TPBR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Faston Terminals | 产品类别 | Terminals |
| 标准包装数量 | 1,000 | 工厂包装数量 | 1000 |
合规参数
| RoHS | RoHS Compliant | UL列名 | Recognized |
| 抗辐射加固 | No | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 认证机构标志 | Yes |
机械参数
| 颜色 | Red | 深度 | 7.49 mm |
| 表面处理 | Tin | 材料（通用） | Brass |
| 包装方式 | Bulk | 插片宽度 | 6.35 x 0.81 [.250 x .032] |
| 绝缘类型 | Not Insulated | 插片长度 | 0.315" (8.00mm) |
| 导线线规 | 20-16 | 端接方式 | Screw, Rivet, Stud |
| 引脚间距 | 0.315" (8.00mm) | 基体材料 | Brass |
| 安装类型 | Single Step | 螺柱/焊片尺寸 | 0.25 in x 0.032 in |
| 插片厚度 | 0.032" (0.81mm) | 端子类型 | Offset |
| 连接器类型 | Offset | 接触镀层 | Tin |
| 壳体镀层 | Tin | 端子样式 | Straight |
| 连接器用途 | Printed Circuit Board | 插入力 | 普通 |
| 触头材料 | Brass | 总长度 | 0.615" (15.62mm) |
| 包装数量 | Loose Piece | 电缆端接方式 | 否 |
| 绝缘高度 | Without | 端接样式 | Quick Disconnect, Terminals |
| 接触件端接 | Without | 总厚度 | .3 mm [ .012 in ] |
| 安装孔直径 | With | 螺纹/螺钉/孔尺寸 | 3.3 mm [ .13 in ] |
| 法兰上方插针尺寸 | 6.35 mm [ .25 in ] | 法兰下方引脚尺寸 | .81 mm [ .032 in ] |
产品信息
| 类型 | Quick Disconnect Ter | 连接器性别 | Female |
| 系列 | 250 | 产品子类型 | Tab |
| 连接类型 | Single | 其他规格 | Stud Mount |
