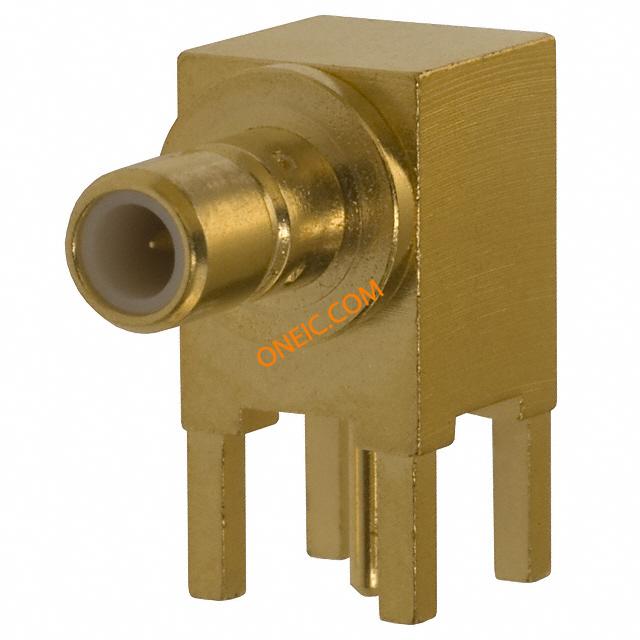

414026-2
| 制造商 | |
| 描述 | Conn SMB F 0Hz to 4GHz 50Ohm Solder RA Thru-Hole Gold SMB RF Connectors CONN SMB JACK R/A 50 OHM PCB SMB r/a PCB mount Jack 50ohm RF Connectors / Coaxial Connectors JACK R.A. GOLD Conn SMB F 0Hz to 4GHz 50Ohm Solder RA Thru-Hole Gold Product Highlights:ConnectorJackStandardTerminate To Printed Circuit BoardCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, JACK, SMB R/A, GOLD, 50OHM Connector;SMB;50Ohms;RightAngle;Gold;Zinc;Teflon;Gold(Center);PCB TE Connectivity 直角 50Ω 通孔安装 SMB 连接器, 插座, 焊接端接 JACK ASSY,SMB,RT ANG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PCB Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 抗辐射加固 | No | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 最大频率 | 4GHz | 连接器阻抗 | 50 |
| 绝缘电阻 | 1000 MOhms | ||
机械参数
| 尺寸 | Standard | 深度 | 6.35 mm |
| 高度 | 8.51 mm | 重量 | 0.005 |
| 镀层 | Nickel | 包装方式 | Bulk |
| 电缆类型 | :- | 本体表面处理 | Gold |
| 方向 | Right Angle | 端接方式 | Solder |
| 耦合器类型 | Quick Connect/Disconnect | 基体材料 | Brass |
| 安装类型 | Through Hole | 行程角度 | RightAngle |
| 连接器类型 | Without | 接触镀层 | Gold |
| 紧固类型 | Snap-On | 外壳涂层 | Gold |
| 安装样式 | Thru Hole | 壳体镀层 | Gold |
| 连接器样式 | SMB | 外形（宽 x 高） | Standard |
| 触头材料 | Brass | 壳体材料 | Brass |
| 总长度 | 13.5 mm | 面板安装类型 | Without |
| 主要材料 | SMB | 端接样式 | Solder |
| 配接方向 | QuickConnect/Disconnect | 触点数 | With |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | TEFLON | 绝缘材料 - 类型 | Teflon |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | Right Angle | 第一连接器安装类型 | :PCB |
产品信息
| 类型 | SMB | 等级 | Mil-Type |
| 连接器性别 | F | 系列 | Standard |
| 垫子类型 | MIL-C-39012 | 极性 | Standard |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 连接类型 | PCB | 射频系列/标准 | 414026 |
| 应用细节 | TrueMIL | ||
环境参数
| 防护等级 | Without | 工作温度 | - 65 C to + 165 C |
| 环境防护（如抗紫外线） | Without | ||
