点击放大查看

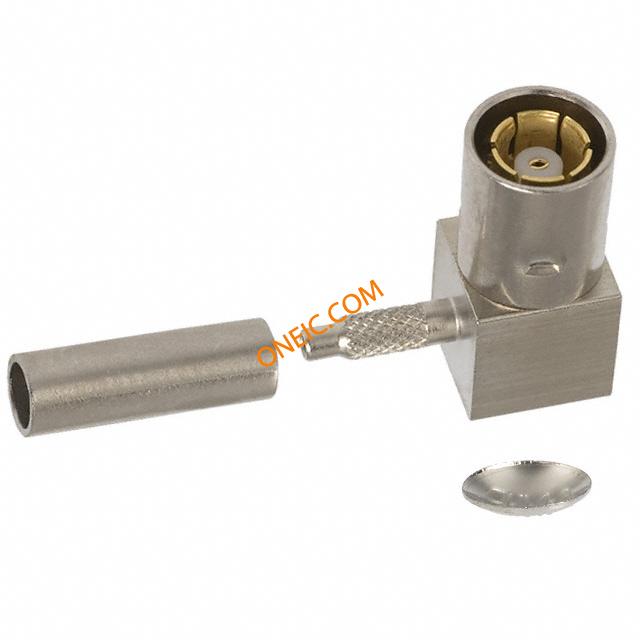

414002-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMB PL 0Hz to 4GHz 50Ohm Crimp RA Cable Mount Gold Over Nickel SMB RF Connectors CONN SMB PLUG R/A 50 OHM SOLDER RF Connectors / Coaxial Connectors PLUG R.A. NKL 50 Conn SMB PL 0Hz to 4GHz 50Ohm Crimp RA Cable Mount Gold Over Nickel Product Highlights:ConnectorPlugStandardTerminate To Coaxial CableCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, PLUG,CABLE,RTANG,SMB,NI PLTD |
| 分类 |
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 耦合系数 | 卡扣固定 | 最大频率 | 4GHz |
| 连接器阻抗 | 压接 | 阻抗（最大）（Zzt） | 50 |
| 绝缘电阻 | 1000 MOhms | ||
机械参数
| 形状 | 圆形 | 包装方式 | Bulk |
| 电缆类型 | RG-178, RG-178A, RG-178B, RG-196, RG-196A | 本体表面处理 | Nickel |
| 电缆组 | RG-178, 196 | 方向 | Right Angle |
| 端接方式 | Crimp | 基体材料 | Brass |
| 安装类型 | Cable Mount | 连接器类型 | Plug, Female Socket |
| 接触镀层 | Gold Over Nickel | 紧固类型 | Snap-On |
| 壳体镀层 | 铜打底镀镍 | 连接器样式 | SMB |
| 触头材料 | Brass | 主要材料 | 黄铜 |
| 端接样式 | Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Solder | 介电材料 | Polytetrafluoroethylene (PTFE) |
| 中心触点表面处理 | 镍打底镀金 | 端子螺钉表面处理 | 镍打底镀金 |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Beryllium Copper |
| 第一连接器方向 | 直角 | 外管直径（最大） | 4.75 mm [ .187 in ] |
产品信息
| 类型 | SMB | 等级 | 军用类型 |
| 连接器性别 | PL | 极性 | Standard |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 414002 |
环境参数
| 工作温度 | - 65 C to + 165 C | ||
文档与媒体
相关型号
1060464-1
te connectivity / amp
Conn SMB RCP 50Ohm Solder RA Thru-Hole Gold SMB RF Connectors CONN SMB JACK R/A 50 OHM PCB Conn SMB RCP 50Ohm Solder RA Thru-Hole Gold Product Highlights:ConnectorJackStandardTerminate To Printed Circuit BoardCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, 5164 5003 09

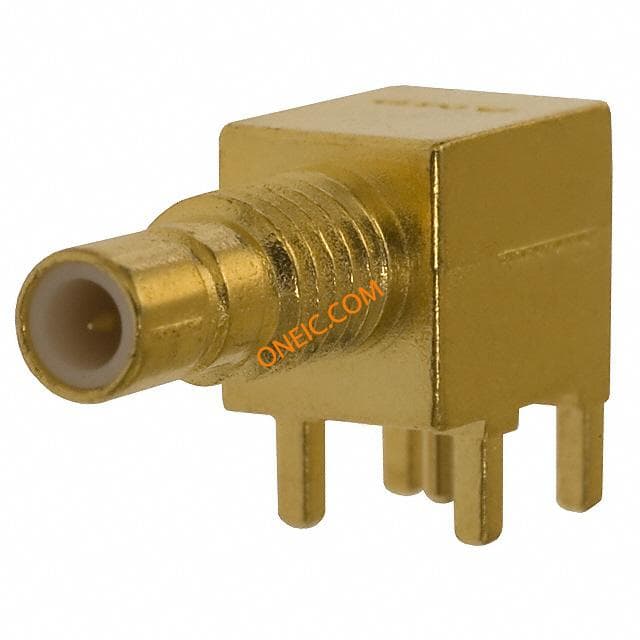

414963-1
