点击放大查看

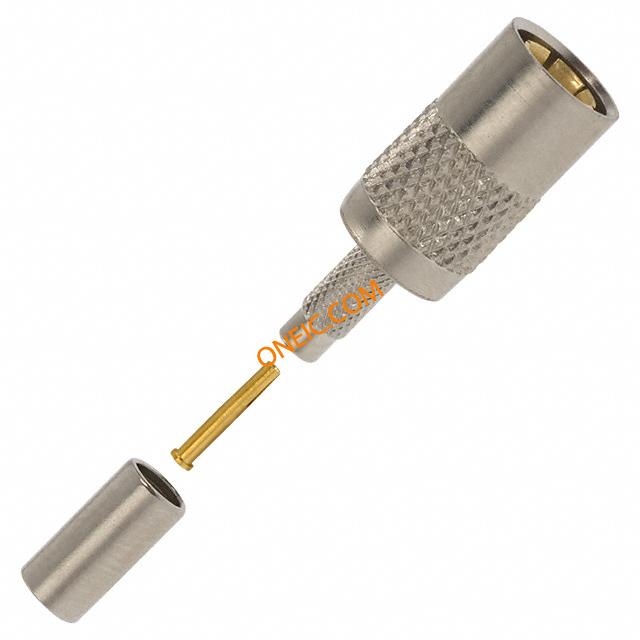

413985-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMB PL 0Hz to 4GHz 50Ohm Crimp ST Cable Mount Gold Over Nickel SMB RF Connectors CONN SMB PLUG STR 50 OHM CRIMP RF Connectors / Coaxial Connectors PLUG NICKEL 50 OHM Conn SMB PL 0Hz to 4GHz 50Ohm Crimp ST Cable Mount Gold Over Nickel Product Highlights:ConnectorPlugStandardTerminate To Coaxial CableCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, PLUG ASSY,STR,SMB |
| 分类 |
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 抗辐射加固 | No |
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 耦合系数 | 卡扣固定 | 最大频率 | 4GHz |
| 连接器阻抗 | 压接 | 阻抗（最大）（Zzt） | 50 |
| 绝缘电阻 | 1000 MOhms | ||
机械参数
| 形状 | 圆形 | 直径 | 6.35 mm |
| 包装方式 | Bulk | 电缆类型 | RG-174, RG-188, RG-316 |
| 本体表面处理 | Nickel | 电缆组 | RG-174, 188, 316 (Double Braid) |
| 方向 | Straight | 端接方式 | Crimp |
| 基体材料 | Brass | 安装类型 | Cable Mount |
| 连接器类型 | Plug, Female Socket | 接触镀层 | Gold Over Nickel |
| 紧固类型 | Snap-On | 安装样式 | Cable |
| 壳体镀层 | Nickel Over Copper | 连接器样式 | SMB |
| 触头材料 | Brass | 总长度 | 23.82 mm |
| 主要材料 | 黄铜 | 端接样式 | Crimp |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | Teflon |
| 中心触点表面处理 | 镍打底镀金 | 端子螺钉表面处理 | 镍打底镀金 |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Beryllium Copper |
| 供应商器件封装 | Straight | 第一连接器方向 | 直式 |
| 外管直径（最大） | 4.75 mm [ .187 in ] | ||
产品信息
| 类型 | SMB | 等级 | 军用类型 |
| 连接器性别 | PL | 极性 | Standard |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 413985 |
| 其他规格 | 无焊 | ||
环境参数
| 工作温度 | - 65 C to + 165 C | ||
文档与媒体
相关型号
1060464-1
te connectivity / amp
Conn SMB RCP 50Ohm Solder RA Thru-Hole Gold SMB RF Connectors CONN SMB JACK R/A 50 OHM PCB Conn SMB RCP 50Ohm Solder RA Thru-Hole Gold Product Highlights:ConnectorJackStandardTerminate To Printed Circuit BoardCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, 5164 5003 09

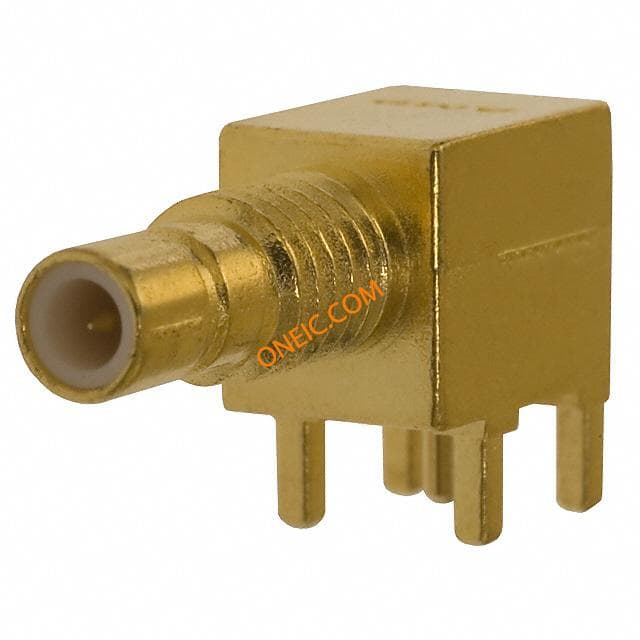

414963-1
