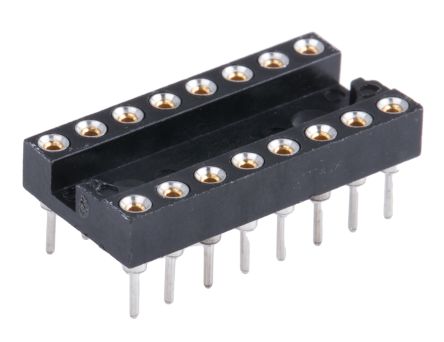

4-1571551-4
| 制造商 | |
| 描述 | Conn DIP Socket SKT 16 POS 2.54mm Solder ST Thru-Hole Tube DIP Sockets CONN SOCKET 16POS DIP GOLD T/H IC & Component Sockets SOLID FRAME PC 16P Conn DIP Socket SKT 16 POS 2.54mm Solder ST Thru-Hole Tube Product Highlights:DIP Socket16 PositionsRow-to-Row Spacing = 7.62 mmThrough Hole Contact Termination TypeMount Style = VerticalSearch Keywords:IC sockets, solderless, NIC, Network Interface Cards, PC Cards, EIA RS-415, MIL-S-83734, dual in-line IC package, RECEPTACLE, DIP, 2.54MM, 16WAY TE Connectivity 垂直 2.54mm 节距 16 路, 通孔 标准引脚 封闭式框架 DIL 插座 516-AG11D-ES-LF=500 DIP,AU/SN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | DIP / SIP Sockets | 其他名称 | 415715514 |
| 产品类别 | IC & Component Sockets | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 30 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366930 |
| 抗辐射加固 | No | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 1 kV | 接触电阻 | 10 |
| 最大额定电流 | 3 A | 绝缘电阻 | 5,000 |
| 触点额定值 @ 电压 | 3A | ||
机械参数
| 深度 | 10.16 mm | 间距 | 2.54 mm |
| 高度 | 4.57 mm | 重量 | 0.02 |
| 底座类型 | Closed Frame | 包装方式 | Tube |
| 排间距 | 7.62 mm | 外壳样式 | Closed |
| 端接方式 | Solder | 触头类型 | Four-Fingered |
| 柱间距 | :7.62mm | 安装类型 | Through Hole |
| 连接器类型 | :DIP Socket | 接触镀层 | Tin |
| 安装样式 | Vertical | 排数 | 2 |
| 封装形式 | DIP | 高度（英寸） | 3.43 [0.135] |
| 插入力 | 179 | 外形（宽 x 高） | Standard |
| 触头材料 | Beryllium Copper | 壳体材料 | Thermoplastic Polyester |
| 总长度 | 2.54 [0.100] | 包装数量 | Tube |
| 端接样式 | Solder Tail | 触点数 | 16 |
| 接触件端接 | :Through Hole Vertical | 绝缘材料 - 类型 | Polyester |
| 位数 | 16 | 绝缘材料 - 材质 | Nickel |
| 端子柱长度 | 3.18 [0.125] | 接触镀层厚度 | 25µin (0.63µm) |
| 位置或引脚数（网格） | 16 (2 x 8) | ||
产品信息
| 备注 | Economy Series | 类型 | DIP Socket |
| 连接器性别 | SKT | 系列 | 500 Series |
| 产品特性 | Closed Frame | 制造商全称 | Tyco Electronics |
| 产品子类型 | DIP Socket | 其他规格 | Straight |
环境参数
| 温度范围 | -55 â +105 | 工作温度 | - 55 C to + 105 C |
