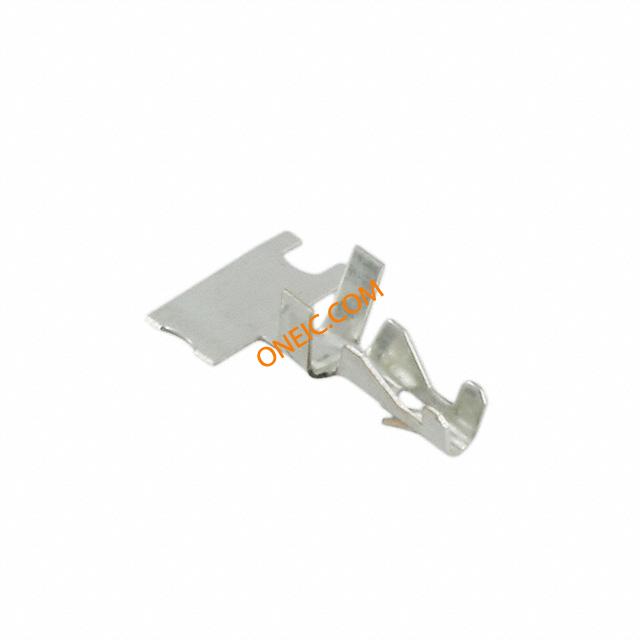

3-640311-1
| 制造商 | |
| 描述 | Contact PIN Solder ST Thru-Hole Strip Terminals MINI AMP-IN Miniature/Standard AMP-IN Terminals MINI AMP-IN 22-18 AWG PRE-TIN Contact pcb type C 22-18AWG Mini Amp-In Contact PIN Solder ST Thru-Hole Strip Product Highlights:Terminal Type = MiniatureWire Range = 0.30-0.90² [22-18] mm [AWG]PCB Hole Diameter = 1.85 mmInsulation Diameter = 1.52-2.79 [.060-.110] mm [in]Extension Below Board = 3.68 mmSearch Keywords:wire-to-board, power, signal, pcb, crimp TERMINAL,MINIATURE,AMP-IN,22-18AWG Miniature Amp In 22-18 AWG Phosphor Bronze Terminal TE Connectivity 公 印刷电路板连接器触点, 焊接, 镀锡镀镍触点 MINI AMP-IN 22-18 AWG .008PTPPHBZ |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Hook Tongue Terminals | 其他名称 | A100545CT |
| 产品类别 | Terminals | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 8000 | ||
合规参数
| RoHS | RoHS Compliant | 抗辐射加固 | No |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
机械参数
| 颜色 | Green | 深度 | 3.81 mm |
| 镀层 | Pre-Tin | 材料（通用） | Phosphor Bronze |
| 包装方式 | Reel | 绝缘类型 | Not Insulated |
| 导线线规 | 22-18 | 端接方式 | Solder |
| 触头类型 | Signal | 基体材料 | Phosphor Bronze |
| 孔径 | 0.073" (1.85mm) | 安装类型 | Wire |
| 端子尺寸 | Miniature | 端子类型 | Miniature |
| 电缆材料 | Yes | 连接器类型 | Connector Headers and PCB Receptacles |
| 接触镀层 | Bright Tin Over Nickel | 端子样式 | Straight |
| 电路板厚度 | 1.57 [0.062] | 连接器用途 | Printed Circuit Board |
| 材料表面处理 | 高光 | 触头材料 | Phosphor Bronze |
| 总长度 | 0.260" (6.60mm) | 包装数量 | Strip |
| 端接排数 | 焊接 | 电缆端接方式 | 否 |
| 插针孔直径 | 1.85 [0.073] | 端接样式 | Crimp |
| 绝缘直径 | 1.52-2.79 [.060-.110] | 安装孔直径 | 1.83 mm [ .072 in ] |
| 线规或范围 - mm² | 0.30-0.90² [22-18] | ||
产品信息
| 备注 | Machine applied applicator required.; No hand tools available.; Higher tensile | 类型 | Miniature |
| 连接器性别 | PIN | 系列 | 640 |
| 专有名称 | Mini AMP-IN | 扩展接口/总线 | 3.68 mm [ .145 in ] |
| 包含MCU/MPU板 | 3.68 [0.145] | ||
环境参数
| 封装热阻 | 1.57 mm [ .062 in ] | ||
