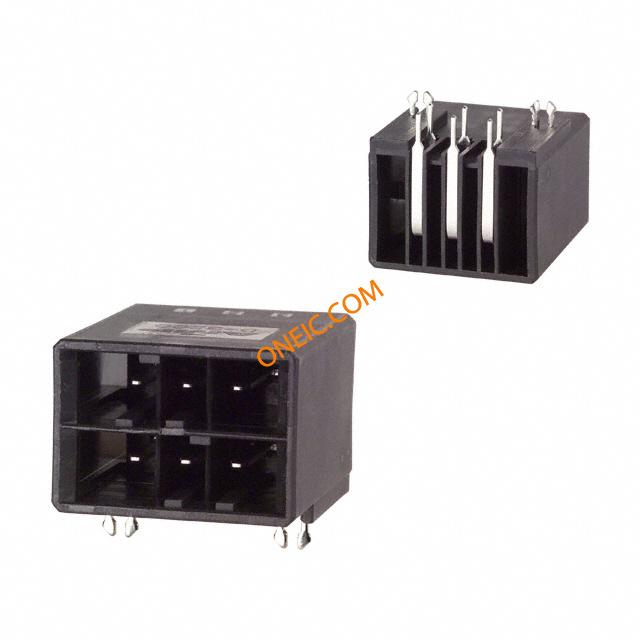

3-178139-5

点击放大查看

3-178139-5

制造商
描述
Conn Power HDR 6 POS 5.08mm Solder RA Thru-Hole 6 Terminal 1 Port Tube Headers & Wire Housings 6 POS HDR R/A TIN KEY XY Dynamic Series Connectors CONN HDR 6POS R/A KEY-XY TIN DYNAMIC 3200 HDR H 6P ASSY
分类
对参数有疑问?问 AI 助手

商业参数

其他名称A29400产品类别Headers & Wire Housings
标准包装数量Rail / Tube工厂包装数量20

合规参数

RoHSRoHS Compliant无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c
RoHS/ELV合规状态RoHS compliant, ELV compliant材料阻燃等级UL 94V-0

电气参数

额定交流电压600最大额定电流8

机械参数

颜色Black间距5.08 mm
宽度27.18 mm [ 1.07 in ]高度18.47 mm [ .727 in ]
长度24.16 mm [ .951 in ]包装方式Tube
壳体颜色黑色排间距0.300" (7.62mm)
端接方式Solder触头类型Male Pin
柱间距5.08 x 5.08 [.200 x .200]触点形状Rectangular
外壳颜色Black安装类型Through Hole
连接器类型Header, Shrouded接触镀层Tin
触点时序Without安装样式Thru Hole
排数2壳体镀层Tin
插入件材料铜合金触头材料Copper Alloy
壳体材料Nylon安装特性固定支脚, 固定支脚
包装数量Tube面板安装类型不带
端接样式公端端接表面处理Tin
位数6兼容外壳尺寸(如TM-700等)母端护套
触头长度-柱3.8 mm [ .149 in ]安装孔直径带有
接触件表面处理 - 配合典型触点布局双排
表面贴装焊盘尺寸Without端子柱长度11 mm [ .433 in ]
接触镀层厚度78.7µin (2.00µm)

产品信息

备注Solder tine section is 1.0 sq.类型Power
连接器性别HDR系列D3200M
产品特性Board Lock, Polarizing Key钥匙类型XY
编码、键控Yes预装
产品子类型Headers - Shrouded连接类型Printed Circuit Board
加载位置数All

环境参数

封装热阻1.6 mm [ .062 in ]
