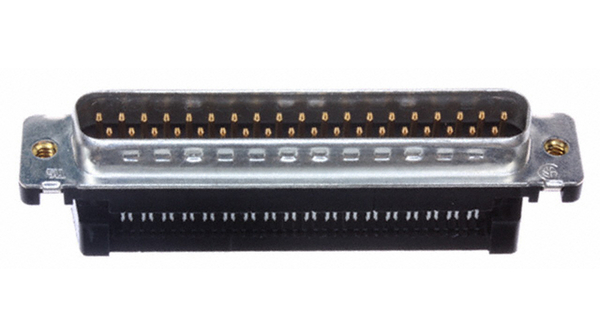

点击放大查看

3-106508-2

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature RCP 37 POS 2.76mm Solder RA Thru-Hole 37 Terminal 1 Port D-Sub Standard Connectors 37P RECPT ASSY Standard Board Mount Connectors CONN RCPT 37PS R/A BOARDLOCK MET Conn D-Subminiature RCP 37 POS 2.76mm Solder RA Thru-Hole 37 Terminal 1 Port Product Highlights:Number of Positions = 37ReceptaclePCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub D-Sub socket 37P, 3-106508-2, TE Connectivity
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Trays
工厂包装数量	25

合规参数

RoHS	RoHS Compliant	抗辐射加固	No
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	认可国家	DIN 41652
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94 V-0

电气参数

频率	2.77	接地方式	Without
电容	13.6	额定电压	125V
极数	37	最大额定电流	6A

机械参数

颜色	Black	深度	21.2 mm
间距	2.76 mm	高度	13.6 mm
密封型	No	镀层	Tin
材料（通用）	Phosphor Bronze	占位面积	10.31 [.406]
包装方式	Tray	壳体颜色	63.5
插头颜色	Black	外壳尺寸	4
端接方式	Solder	触头类型	Signal
柱间距	With	第二连接器	With
安装类型	Through Hole	外壳镀层	Tin
连接器类型	Receptacle, Female Sockets	接触镀层	Gold
法兰特征	Mating Side; Female Screwlock (4-40)	接地类型	Without
安装样式	Through Hole	排数	2
外壳材料（壳体）	Steel	电路板厚度	0.062 [1.57]
连接器样式	D-Sub	锁定特性	Female Screwlocks, 4-40 UNC
触头材料	Phosphor Bronze	壳体材料	Polyester GF
总长度	69.4 mm	面板安装类型	Without
接地凹痕	Without	端接样式	Through Hole
连接器颜色	None	外径	49.68
触点数	37	位数	37
外壳尺寸-插件	Full Metal	第一连接器极性	Female
绝缘材料 - 材质	Steel	外壳材料及表面处理	Steel, Tin Plated
触点材料 - 柱	Nylon	端子柱长度	3.20 [0.126]
夹持材料 - 镀层	Tin	接触镀层厚度	30µin (0.76µm)
螺钉材料 - 镀层	Steel	后壳材料及镀层	Steel
外壳尺寸，连接器布局	4 (DC, C)

产品信息

类型	D-Subminiature	连接器性别	RCP
系列	HD-20	产品特性	Board Lock
制造商全称	AMP	放大器类型	69.5
端口数	1 Port

环境参数

额定等级	2 (> 200 mating cycles)	工作范围	Level 2
工作温度	-55°C ~ 105°C
