292250-3

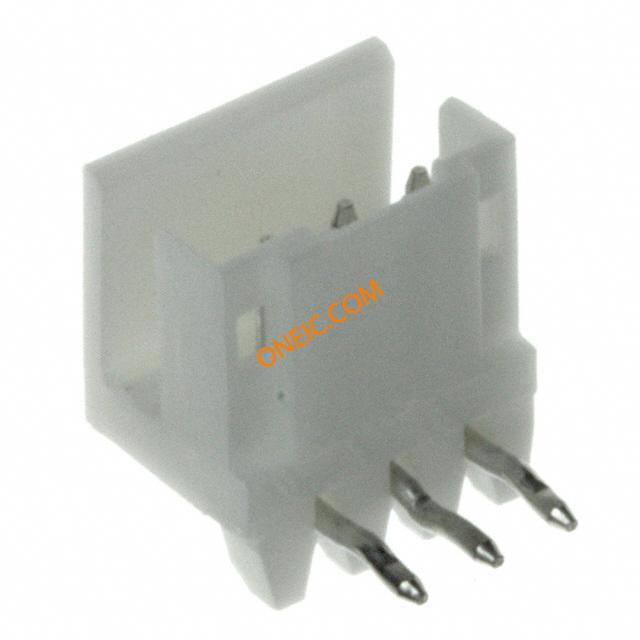

点击放大查看

292250-3

制造商
TE Connectivity Ltd.
描述Conn Shrouded Header HDR 3 POS 2mm Solder RA Thru-Hole 2mm AMP CT CONN HEADER 3POS R/A PCB TIN Headers & Wire Housings 3 POS HDR R/A PCB 2mm Conn Shrouded Header HDR 3 POS 2mm Solder RA Thru-Hole Product Highlights:ConnectorConnector Type = MT (Mass Termination)Mating Type = HeaderNumber of Positions = 3Number of Rows = 1Search Keywords:Common Termination, wire-to-wire, hybrid power, discrete wire, flat shielded cable, Input/Output, NIC, Network Interface Cards, PC Cards, drawer, hybrid power, signal, pcb connectors, CT P/HDR BOX H ASSY 3P W/KINK
分类
连接器解决方案板对板连接器带罩排针连接器
对参数有疑问？问 AI 助手

商业参数

商标名Common Termination产品类别Headers & Wire Housings
标准包装数量Bulk工厂包装数量1000

合规参数

RoHSLead free / RoHS Compliant零件状态CSA, UL
无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder cUL档案号E28476
CSA档案号LR 7189标准编号UL 94V-0, UL
RoHS/ELV合规状态RoHS compliant, ELV compliant材料阻燃等级UL 94V-0

电气参数

开关功能No供电电压125
最大额定电流4连接器类型 - 电压输入圆柱体

机械参数

颜色Natural间距2 mm
形状矩形宽度5.8 mm [ .228 in ]
高度8.8 mm [ .346 in ]长度7.8 mm [ .307 in ]
包装方式Bulk尾部类型Inline
厚度0.80 – 1.60 [0.031 – 0.063]壳体颜色自然
电缆类型分离式导线导线线规28 – 22
端接方式Solder触头类型Male Pin
触点形状Round外壳颜色Natural
安装类型Right Angle连接器类型MT (Mass Termination)
接触镀层Pre-Tin触点时序Without
安装样式Thru Hole排数1
壳体镀层Tin连接器用途Header
插入件材料黄铜触头材料Brass
壳体材料Nylon总长度2.00 [0.079]
安装特性扭结支脚包装数量1,000
面板安装类型Without端接样式Through Hole
第一触头极性Pin (Male)排针方向Box
触点数3端接表面处理不带
位数3触头长度-柱信号（数据）
安装孔直径带有接触件表面处理 - 配合锡
典型触点布局同轴接触长度 - 配合0.165" (4.19mm)
表面贴装焊盘尺寸Internal端子柱长度4.2 mm [ .165 in ]
接触镀层厚度1 µm [ 39.37 µin ]

产品信息

类型Shrouded Header连接器性别HDR
系列AMP CT可密封否
卷轴尺寸200产品子类型Connector
连接类型Printed Circuit Board加载位置数All

环境参数

工作温度-40 – 221 °C [ -40 – 105 °F ]封装热阻.8 mm [ .031 – .063 in ]
