点击放大查看

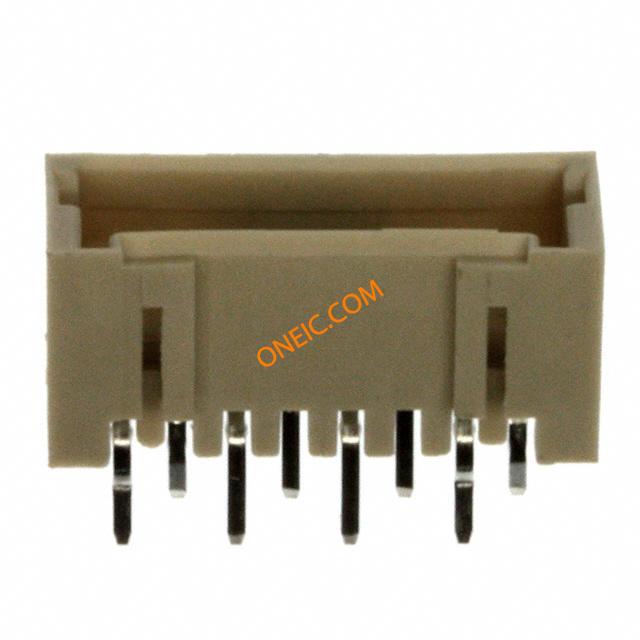

292207-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 8 POS 1.5mm Solder ST Thru-Hole Loose Piece 1.5mm AMP Mini CT CONN HEADER 8POS VERT 1.5MM TIN Headers & Wire Housings 8P DIP HDR VT MINI NAT 1.5mm Conn Shrouded Header HDR 8 POS 1.5mm Solder ST Thru-Hole Loose Piece Product Highlights:Post HeaderConnector Type = DIPNumber of Positions = 8Without Panel AttachmentTerminate To Printed Circuit BoardSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, MINI CT SGL DIP V 8P NAT |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Trays | 工厂包装数量 | 1000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | CSA, UL 94V-0 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 50 V | 开关功能 | With |
| 供电电压 | 50 | 连接器阻抗 | 内部 |
| 最大额定电流 | 2 A | 最小供电电压 | 50VDC/50VAC |
| 连接器类型 - 电压输入 | 方柱 | ||
机械参数
| 颜色 | Gray | 深度 | 4.7 mm |
| 间距 | 1.5 mm | 形状 | 矩形 |
| 宽度 | 4.7 mm [ .185 in ] | 高度 | 6.9 mm |
| 长度 | 14.5 mm [ .57 in ] | 包装方式 | Bulk |
| 尾部类型 | 交错 | 壳体颜色 | 自然 |
| 引脚样式 | 正方形 | 端接方式 | Solder |
| 触头类型 | Male Pin | 极化 | Mounting Boss |
| 触点形状 | Square | 外壳颜色 | Gray |
| 安装类型 | Vertical | 连接器类型 | DIP |
| 接触镀层 | Pre-Tin | 触点时序 | Without |
| 安装样式 | Thru Hole | 排数 | 1 |
| 插入件材料 | 黄铜 | 触头材料 | Brass |
| 壳体材料 | Nylon | 总长度 | 14.5 mm |
| 安装特性 | 扭结支脚 | 包装数量 | Loose Piece |
| 面板安装类型 | Without | 尺寸/外形 | 0.50 [.020] |
| 端接样式 | Through Hole | 第一连接器类型 | 带罩 |
| 第一触头极性 | Pin (Male) | 触点数 | 8 |
| 端接表面处理 | 带有 | 位数 | 8 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 中心触点材料 | 1.50 [0.059] | 接触件表面处理 - 配合 | 锡 |
| 接触长度 - 配合 | 0.094" (2.40mm) | 端子柱长度 | 2.4 mm [ .095 in ] |
| 接触镀层厚度 | 1 – 2 µm [ 39.37 – 78.73 µin ] | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | Mini CT | 产品特性 | Board Guide |
| 可密封 | 否 | 卷轴尺寸 | 1000 |
| 产品子类型 | Post Header | 连接类型 | Printed Circuit Board |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -30C to 105C | 封装热阻 | 1.6 mm [ .063 in ] |
文档与媒体
相关型号

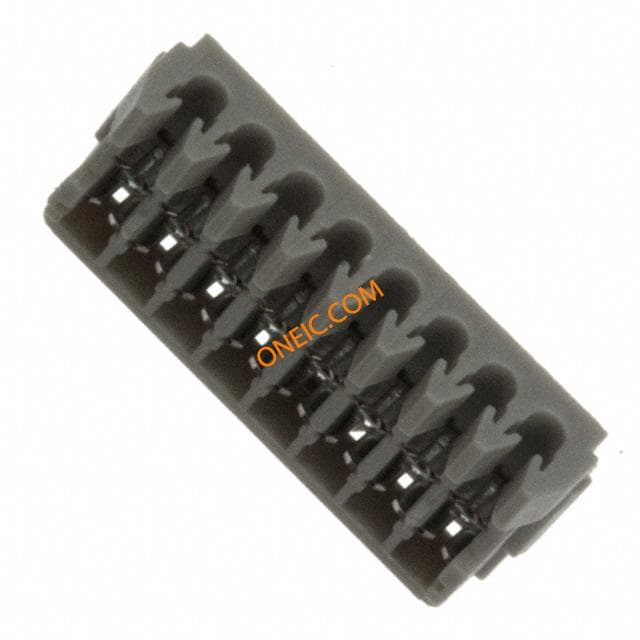

353293-8
