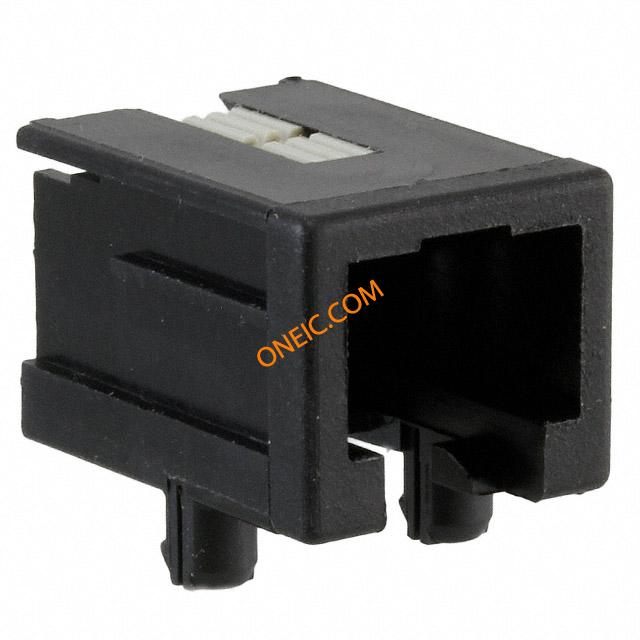

点击放大查看
215876-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Telephone/Telecom F 6 POS 2.54mm Solder RA Thru-Hole 4 Terminal 1 Port Tray PCB Mounted Jacks - Single Port, Multi-port and Stacked CONN MOD JACK R/A 6P4C Modular Connectors / Ethernet Connectors 6P 4C PCB R/A Conn RJ-14 F 6 POS 2.54mm Solder RA Thru-Hole 4 Terminal 1 Port Tray Conn RJ-14 F 6 POS 2.54mm Solder RA Thru-Hole 4 Terminal 1 Port Tray Product Highlights:JackSingle Port Configuration1 x 1 Jack ConfigurationJack Type = RJ14Number of Positions = 6Search Keywords:FCC Part 68, REA PE-76, UL 1863, Communication Circuit Accessories, near end crosstalk (NEXT), EIA/TIA 568A, modular jacks, phone jacks, input/output, box to box, pcb mounted jacks, VAO Jack, 6/4, PCB installation, 215876-2, TE Connectivity 6/4 PCB MOD.JACK SE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | A105008CT | 产品类别 | Modular Connectors / Ethernet Connectors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 1600 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| LED | Without | 极数 | 4 |
机械参数
| 尺寸 | 18.1 x 13.2 x 11.5 mm | 颜色 | Black |
| 间距 | 2.54 mm | 高度 | 11.5 mm [ .453 in ] |
| 长度 | 18.1 | LED颜色 | Does Not Contain LED |
| 锁定类型 | Standard | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Unshielded | 厚度 | 1.57 [0.062] |
| 方向 | 90° Angle (Right) | 屏蔽类型 | No |
| 端接方式 | Solder | 引脚长度（针脚） | 3.2 mm [ .126 in ] |
| 反向插孔 | No | 安装类型 | Through Hole |
| 卡扣方向（或“接线片方向”） | Down | 连接器类型 | RJ14 |
| 接触镀层 | Gold (50) over Nickel (50) | 法兰特征 | No |
| 接地类型 | Without | 安装样式 | Thru Hole |
| 排数 | 1 | 高度（英寸） | 11.50 [0.453] |
| 插入件材料 | 磷青铜 | 外形（宽 x 高） | Low |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polyester (PBT) |
| 包装数量 | Tray | 面板安装类型 | With |
| 端接样式 | Solder | 触点数 | 6 |
| 位数 | 6 | 电缆未暴露长度 | 3.20 [0.126] |
产品信息
| 备注 | On any modular jack, Terminal No. 1 is the terminal to the extreme left as you | 类型 | Telephone/Telecom |
| 连接器性别 | F | 产品特性 | Board Lock |
| 钥匙类型 | 否 | 端口样式 | Single |
| USOC 编码 | RJ14 | 编码、键控 | No |
| 产品子类型 | Jack | 端口数 | 1 |
| 插孔配置 | 1 x 1 | 其他规格 | 不带 |
| 性能类别 | Cat 3 | 位置/触点数量 | 6p4c (RJ11, RJ14) |
环境参数
| 额定等级 | Cat3 | 工作温度 | -40°C ~ 70°C |
| 封装热阻 | 1.6 mm [ .062 in ] | ||
