208874-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn D-Subminiature SKT 44 POS 2.28mm Solder ST Thru-Hole 44 Terminal 1 Port D-Sub High Density Connectors RCPT ASSY 44 POS Subminiature D Pin/Socket Connectors for MIL-C-24308 and MIL-C-39029 CONN RCPT 44POS VERT W/SOCKET Subminiature D Pin/Socket Connectors for MIL-C-24308 and MIL-C-39029 Product Highlights:ConnectorProduct Series = 90Housing Gender = ReceptacleContact Gender = SocketDensity = HighSearch Keywords:AMPLIMITE, rack and panel, MIL-M24519, DIN 41652, input/output, box to box, military/aerospace, d-sub, d sub, dsub RECEPT ASSY,44 POSN,AMPLIMITE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 1 | 产品类别 | D-Sub High Density Connectors |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | No | 资质认证 | No |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | Not ELV/RoHS compliant |
| 其他规格 | 否 | 认证机构标志 | No |
电气参数
| 连接器阻抗 | No | 最大额定电流 | 5A |
| 连接器类型 - 电压输入 | 否 | ||
机械参数
| 间距 | 2.28 mm | 外形尺寸(长x宽) | 3 |
| 材料（通用） | Stainless Steel | 包装方式 | Bulk |
| 外壳尺寸 | 3 | 端接方式 | Solder |
| 触点尺寸 | 22 | 触头类型 | Posted |
| 非磁性 | No | 外壳表面处理 | 镉 |
| 安装类型 | Through Hole | 外壳镀层 | Cadmium |
| 端子尺寸 | 22 | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold | 法兰特征 | Housing/Shell (Unthreaded) |
| 安装样式 | Through Hole | 排数 | 4 |
| 外壳材料（壳体） | Steel | 连接器样式 | D-Sub, High Density |
| 插入件材料 | 含铅镍铜 | 壳体材料 | 钢 |
| 面板安装类型 | 垂直 | 连接器 - 电缆 | 否 |
| 端接样式 | Through Hole | 触点数 | 44 |
| 位数 | 44 | 衬套/护套类型 | No |
| 安装孔直径 | 3.05 [.120] | 外壳材料及表面处理 | Steel, Cadmium Plated |
| 触点材料 - 柱 | 不锈钢 | 端子柱长度 | 6.99 [0.275] |
| 接触镀层厚度 | .64 mm [ .025 in ] | 外壳尺寸，连接器布局 | 3 (DB, B) High Density |
产品信息
| 备注 | Replacement socket contact Part Number 207684-4. | 类型 | D-Subminiature |
| 连接器性别 | SKT | 系列 | 90 |
| 密度 | High | 插座类型 | With |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 连接类型 | Printed Circuit Board | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
文档与媒体
相关型号
暂无图片
M24308/4-19F
te connectivity / amp
Conn D-Subminiature PIN 44 POS Crimp ST Cable Mount 44 Terminal 1 Port
¥326.3320
详情

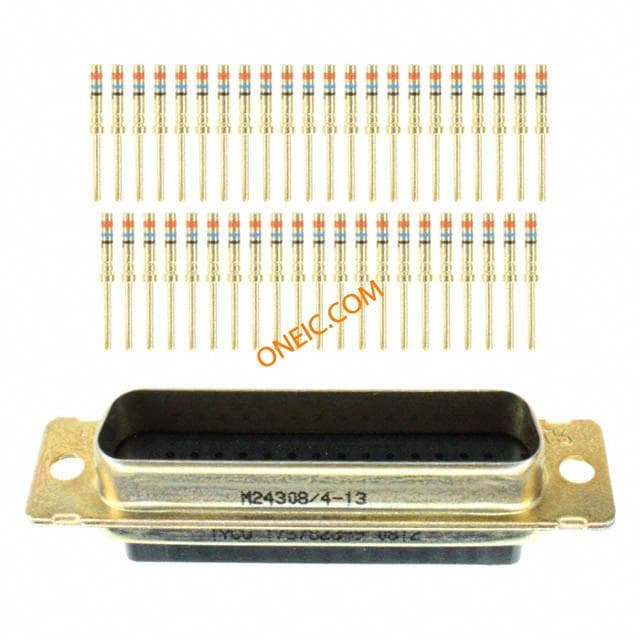

M24308/4-13
te connectivity / amp
Conn D-Subminiature PL 44 POS Crimp ST Cable Mount 44 Terminal 1 Port CONN D-SUB PLUG HD 44POS CRIMP Conn High Density D-Sub PIN 44 POS Crimp ST Cable Mount 44 Terminal 1 Port
¥172.0400
详情

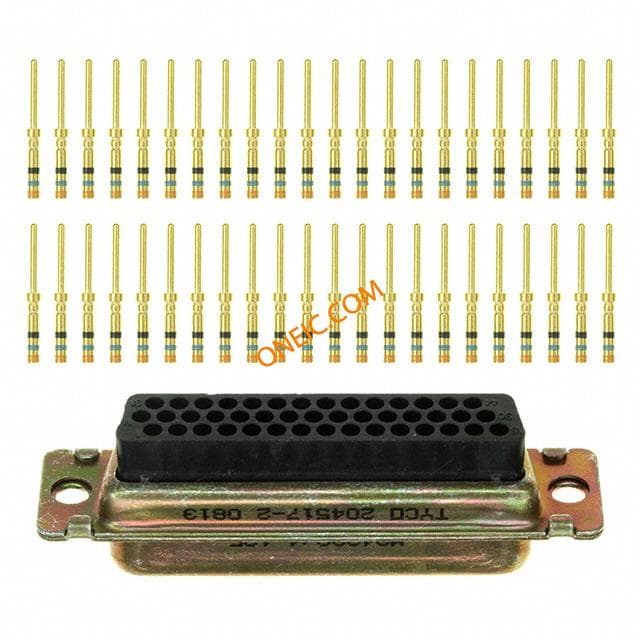

M24308/4-13F
