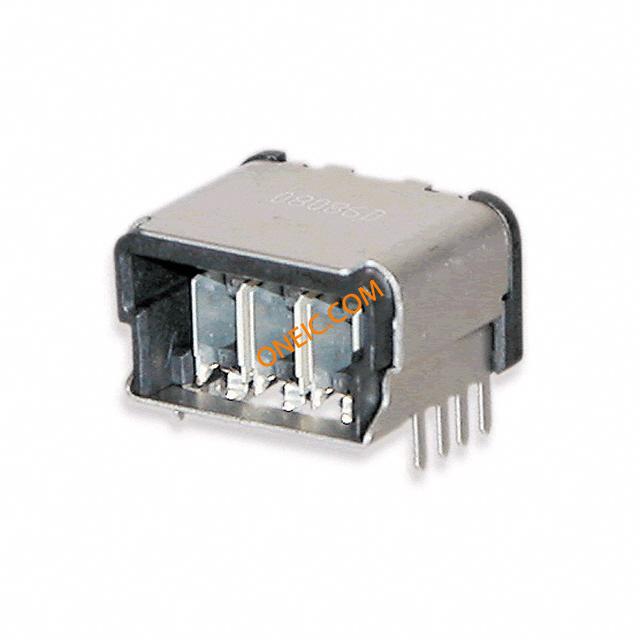

2016032-1
| 制造商 | |
| 描述 | Conn QSL RCP 0Hz to 6GHz 50Ohm Solder RA Thru-Hole Miscellaneous Micro Min Surface Mount CONN QSL RCPT R/A 50 OHM SMD RF Connectors / Coaxial Connectors THREE PORT RECPT Conn QSL RCP 0Hz to 6GHz 50Ohm Solder RA Thru-Hole Product Highlights:Connector3 PortsReceptacleWithout FlangeSearch Keywords:QSL, RF, PCI, Mini PCI, PCI Express, Mobile Antenna, GPS, Radio Systems, PDA, PCS, Handheld applications, satellite communications, WiFi, WiMAX, Broadcast, Set Top Box, RFID, wireless QSL3portReceptacle,PCB,woflange 3 PORT QSL SMT W/O FLANGE, TH |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | A99115CT |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 810 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Reflow solder capable to 245°C / Reflow solder capable to 260°C |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 频率 | 0 to 6 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 60V | 最大频率 | 6GHz |
| 阻抗（最大）（Zzt） | 50 | 绝缘电阻 | 100 MOhms |
机械参数
| 包装方式 | Tape & Reel (TR) | 壳体颜色 | 黑色 |
| 电缆类型 | RG-174, RG-316 | 电缆组 | RG-174, 316 |
| 方向 | Right Angle | 端接方式 | Solder |
| 基体材料 | Liquid Crystal Polymer (LCP) | 外壳颜色 | Black |
| 安装类型 | Through Hole | 行程角度 | RightAngle |
| 连接器类型 | Receptacle, Non-Gendered | 接触镀层 | Tin |
| 紧固类型 | Push-Pull | 外壳涂层 | TinoverNickel |
| 安装样式 | PCBMount | 连接器样式 | QSL, Three Port |
| 法兰直径 | Without | 触头材料 | Copper Alloy |
| 壳体材料 | Liquid Crystal Polymer (LCP) | 主要材料 | QSL |
| 端接样式 | Solder | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 位数 | 3 |
| 中心触点材料 | Copper Alloy | 供应商器件封装 | Right Angle |
产品信息
| 类型 | QSL | 连接器性别 | RCP |
| 极性 | Normal | 制造商全称 | Tyco Electronics |
| 产品子类型 | Connector - RF | 连接类型 | PCB |
| 端口数 | 3.0 | 射频系列/标准 | 2016032 |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
