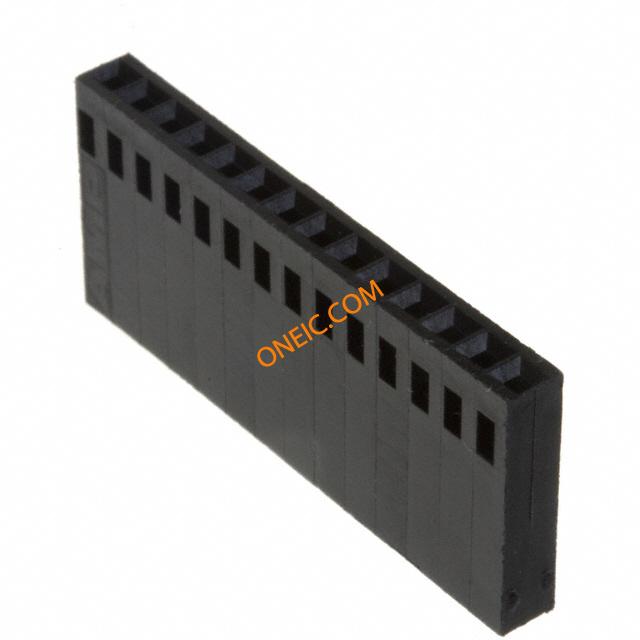

点击放大查看

2-87499-6

制造商	TE Connectivity Ltd.
描述	Conn Housing RCP 14 POS 2.54mm Crimp ST Cable Mount Headers & Wire Housings 14 POS HSG SR MRKD .1CL .100 AMPMODU Headers, Housings & Contacts CONN HOUSING 14POS .100 SINGLE .100 AMPMODU Headers, Housings & Contacts Product Highlights:ConnectorNot PreloadedHousing Gender = Connector - ReceptacleAccepts Contact Gender = Receptacle2.54 mm CenterlineSearch Keywords:AMPMODU, NIC, Network Interface Cards, PC Cards, wire to board, wire to wire, TS 100 System, discrete wire, IEC 603-8, smt, signal, pcb connectors, MTE, MTE 14 MODIV HSG COMP SR .100CL
分类	连接器解决方案矩形连接器FPC/FFC矩形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	标准包装规格	1
产品类别	Headers & Wire Housings	标准包装数量	Bulk
工厂包装数量	1

合规参数

RoHS	RoHS Compliant	标准编号	CSA LR7189, UL E28476
材料阻燃等级	UL 94V-0

电气参数

额定电压	250 VAC	开关功能	Unlatched
供电电压	250 VAC	接触电阻	12 mΩ
输入电阻	5000	连接器阻抗	压接
最大额定电流	3 A	保护额定电压（VPR）	750 V

机械参数

颜色	Black	间距	2.54 mm
高度	3.56 mm [ .14 in ]	长度	35.69 mm [ 1.41 in ]
锁定类型	不带	包装方式	Bulk
壳体颜色	黑色	排间距	2.54 mm
触头类型	Female Socket	安装类型	Straight
连接器类型	Receptacle	安装样式	Free Hanging
排数	1	插入件材料	铍铜
壳体材料	Thermoplastic	包装数量	1
端接样式	Crimp	第一触头极性	Socket (Female)
触点数	14	接触件端接	Crimp
位数	14	安装孔直径	不带
典型触点布局	同轴	静电放电屏蔽	不带

产品信息

备注	Contacts Not Provided	类型	Housing
连接器性别	RCP	系列	AMPMODU MOD IV
产品子类型	Receptacles / Sockets - Housings	其他规格	否

环境参数

测试温度

标准部件 - 非辉光导线

工作温度

- 65 C to + 105 C

文档与媒体

在线文档

2-87499-6

在线文档

2-87499-6?RQPN=2-87499-6
