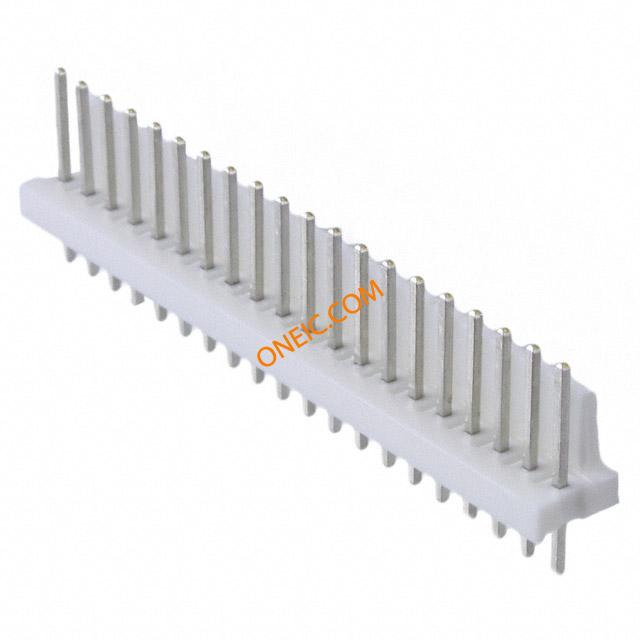

2-640454-0
| 制造商 | |
| 描述 | Conn Wire to Board HDR 20 POS 2.54mm Solder ST Thru-Hole MTA, CST-100 II, MT-6 and SL Connectors and Headers CONN HEADER 20POS VERT .100 TIN TE Connectivity MTA-100 Series 2.54mm Pitch 20 Way 1 Row Straight PCB Header, Solder Termination, 5A Headers & Wire Housings 20P HEADER Conn Wire to Board HDR 20 POS 2.54mm Solder ST Thru-Hole Search Keywords:5 A, 250 VAC, 7 A, 600 VAC, PCB Connectors, Ribbon Cable, Ribbon and Flat Flex Wire, LID, Large Insulation Diameter, IDC Quad Connectors, Discrete Wire Connectors, PWRSIGALLP HEADER, VERTICAL, 0.1", 20WAY HDR,MTA100,STR,3.96MM,20W TE Connectivity MTA-100 系列 2.54mm节距 20路 (1排) 直 PCB 针座, 焊接端接, 5A , 通孔 20P MTA100 HDR ASSY SQ STR POL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 量程（°/s） | :TE - MTA-100 Series | 额定电压 | 250 V ac |
| 工作电压 | :250V | 接触电阻 | 6 mohm |
| 额定交流电压 | 250 | 最大额定电流 | 5A |
| 最小供电电压 | 250VAC | ||
机械参数
| 颜色 | Natural | 深度 | 5.72 mm |
| 间距 | 2.54 mm | 高度 | 10.03 mm |
| 重量 | 0.002 | 包装方式 | Bulk |
| 遮蔽类型 | No | 端接方式 | Solder |
| 触头类型 | Male Pin | 引脚间距 | :2.54mm |
| 第二连接器 | Without | 触点形状 | Square |
| 外壳颜色 | White | 安装类型 | Vertical |
| 连接器类型 | Header, Unshrouded | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 1 |
| 连接器用途 | Header | 触头材料 | Copper Alloy |
| 壳体材料 | Polyester | 总长度 | 50.8 mm |
| 安装特性 | Without | 面板安装类型 | Without |
| 尺寸/外形 | 0.64 [.025] | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 配接方向 | With |
| 触点数 | 20 | 接触件端接 | :Through Hole Vertical |
| 位数 | 20 | 后壳中断功能 | Without |
| 典型触点布局 | 2.54 [0.100] | 接触长度 - 配合 | 0.295" (7.49mm) |
| 触点材料 - 柱 | Copper Alloy | 端子柱长度 | 3.56 [0.140] |
| 恢复后小径 | No | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | MTA-100 | 产品特性 | Polarizing Key |
| CAD图纸 | 3D CAD Model | 制造商全称 | AMP |
| 产品子类型 | MTA-100 Connectors | 连接类型 | Printed Circuit Board |
| 应用细节 | Wire-to-Board | 加载位置数 | All |
| 跳过的位置数 | None | ||
环境参数
| 工作温度 | -55C to 105C | ||
文档与媒体
PDF 文档
