2-535542-6
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Socket Strip SKT 52 POS 2.54mm Solder ST Thru-Hole Gang of Tubes .100 inch AMPMODU Receptacles CONN RECEPT 52POS .100 VERT DUAL 52 MODIV VRT DR CE 100/130 52 MODIV VRT DR CE 100/130 Search Keywords:AMPMODU, board to board, NIC, Network Interface Cards, PC Cards, MIL-C-55032, MIL-C-24519, pcb connectors, wire to board, signal, |
| 分类 |
商业参数
| 标准包装规格 | 8 | 标准包装数量 | Rail / Tube |
合规参数
| RoHS | Contains lead / RoHS non-compliant | MIL-C-55032 | 否 |
| 标准编号 | CSA LR7189, UL E28476 | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接触电阻 | 12 | 输入电阻 | 5000 |
| 钳位电压 | 750 | 额定交流电压 | 333 |
| 连接器阻抗 | 不带 | 最大额定电流 | 3 |
机械参数
| 颜色 | Black | 间距 | 2.54 mm |
| 高度 | 5.03 mm [ .198 in ] | 包装方式 | Tube |
| 壳体颜色 | 黑色 | 引脚样式 | 正方形 |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触头类型 | Female Socket | 安装类型 | Through Hole |
| 连接器类型 | Receptacle | 接触镀层 | Gold Over Nickel |
| 安装样式 | 低 | 排数 | 2 |
| 压力（PSI） | 标准 | 端子样式 | 短点 |
| 连接器用途 | 底部或顶部, 闭合入口 | 插入件材料 | 磷青铜 |
| 壳体材料 | 聚酯 - GF | 包装数量 | 8 |
| 面板安装类型 | 通孔 - 焊接 | 连接器间距 | .15 |
| 端接样式 | 插座 | 触点数 | 52 |
| 接触件尾部长度 | 3.3 | 位数 | 52 |
| 衬套/护套类型 | 不带 | 兼容外壳尺寸（如TM-700等） | 与接头配合 |
| 堆叠高度 | 6.22 | 端子柱长度 | 3.3 mm [ .13 in ] |
| 接触镀层厚度 | 30µin (0.76µm) | ||
产品信息
| 备注 | TE 建议使用接合金或带双层电镀母端配件的双层电镀公端。, 为了获得最小接合柱长度，在最大触点尺寸上增加 .51 [.020]（不包含斜面上的柱引线）。 | 类型 | Socket Strip |
| 连接器性别 | SKT | 系列 | AMPMODU, MOD IV |
| 可密封 | 否 | 可堆叠 | 是 |
| 产品子类型 | 连接器 | 装配配置 | 板支座 |
| 加载位置数 | All | ||
环境参数
| 测试温度 | 否 | 工作温度 | -65 – 125 |
| 封装热阻 | 1.57 mm [ .062 in ] | ||
相关型号
2-146255-6
te connectivity / amp
Conn Unshrouded Header HDR 52 POS 2.54mm Solder ST Thru-Hole .100 inch AMPMODU Headers CONN HDR BRKWAY 52POS .100 DUAL
4-103801-0-26
TE Connectivity
CONN HEADR BRKWAY .100 52POS R/A
4-103326-0-26
TE Connectivity
CONN HEADR BRKWAY .100 52POS R/A
4-102979-0-26
TE Connectivity
CONN HEADR BRKWAY .100 52POS R/A
9-146309-0-26
TE Connectivity
CONN HEADR BRKWAY .100 52POS R/A
4-102975-0-26
TE Connectivity
CONN HEADR BRKWAY .100 52POS R/A

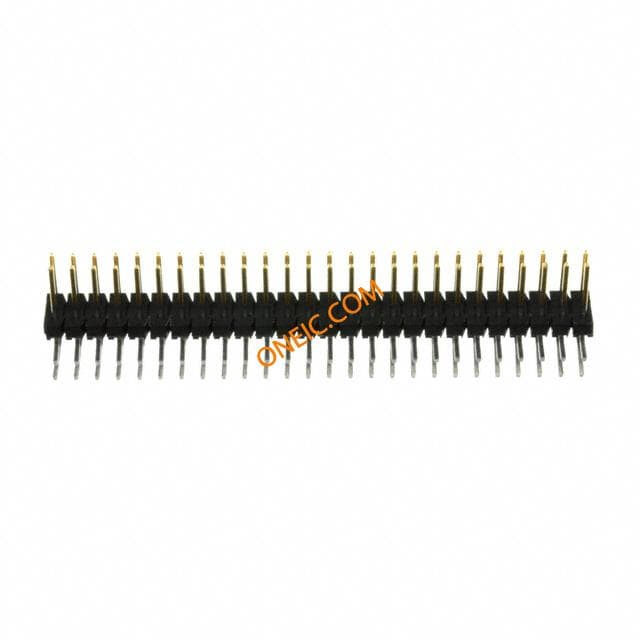

9-102975-0-26
