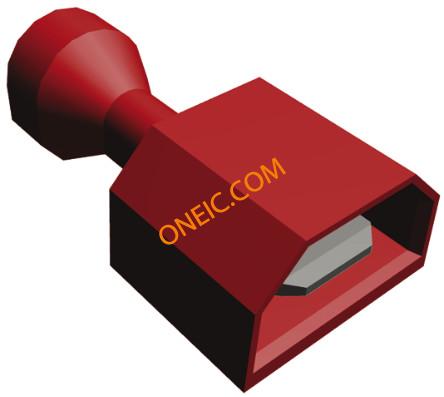

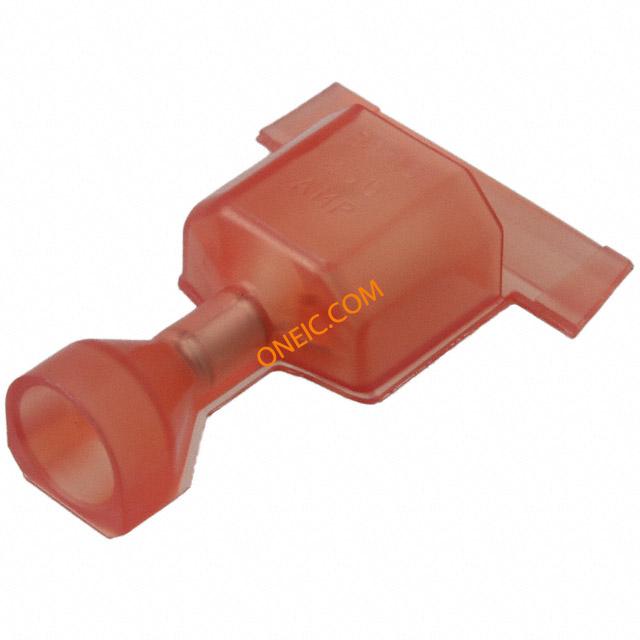

2-521144-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Quick Disconnect Terminal 18-22AWG RCP 23.74mm 13.25mm Tin Strip Terminals TAB ASSY 250 UF LID2 Ultra-Fast Receptacles & Tabs TAB ASSY 250 UF LID22-18 TPB Tab terminal, Ultra-Fast 250, 22-18 AWG Quick Disconnect Terminal 18-22AWG RCP 23.74mm 13.25mm Tin Strip Product Highlights:TabProprietary Name = Ultra-FastTab Fit = 6.35 x 0.81 mmBrass MaterialInsulation Diameter = 5.84 [.230] Max. mm [in]Search Keywords:Ultra-Fast, Ultra-Fast Plus, FASTON, terminal, one piece, fully insulated, receptacle, tab, wire crimp, flag, .187, .250, color coded by wire size, 26-10 AWG ULTRA-FASTTABSTRIP,TABASSY250UFLID22-18TPB TE Connectivity 红色 Ultra-Fast .250 系列 绝缘 压接接头端子, 6.35 x 0.81mm, 镀锡触芯 ULTRA-FAST 250 ASY TAB 22-18 TPBR |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Faston Terminals | 其他名称 | A101158CT |
| 零件号别名 | 794230-1 | 产品类别 | Terminals |
| 标准包装数量 | 1,200 | 工厂包装数量 | 1200 |
合规参数
| RoHS | RoHS Compliant | UL等级 | 已获认证 |
| 抗辐射加固 | No | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-2 |
电气参数
| 核心类型 | Closed | 最大电压 | 600 |
| 开关功能 | 快速连接 | ||
机械参数
| 颜色 | Red | 深度 | 13.25 mm |
| 表面处理 | Tin | 材料（通用） | Brass |
| 包装方式 | Reel | 遮蔽类型 | Shrouded |
| 插片宽度 | 6.35 x 0.81 [.250 x .032] | 电缆类型 | Regular Wire |
| 绝缘类型 | Insulated | 导线线规 | 22-18 |
| 端接方式 | Crimp | 基体材料 | Brass |
| 安装类型 | Wire | 螺柱/焊片尺寸 | 0.25 in x 0.032 in |
| 插片厚度 | 0.032" (0.81mm) | 端子类型 | Standard |
| 电缆直径 | 0.8mm² | 电缆材料 | Stranded |
| 连接器类型 | Yes | 接触镀层 | Tin |
| 壳体镀层 | Tin | 连接器用途 | Wire & Cable |
| 插入件材料 | 黄铜 | 插入力 | 普通 |
| 触头材料 | Brass | 总长度 | 0.935" (23.75mm) |
| 包装数量 | Strip | 导线端接方式 | No |
| 绝缘高度 | Non-Insulation Support | 端接样式 | Crimp |
| 连接器颜色 | Red | 适用端子尺寸 | 5.84 mm [ .23 in ] |
| 接触件尾部长度 | 0.81mm | 绝缘直径 | 5.84 [.230] Max. |
| 绝缘材料 - 类型 | Nylon | 总厚度 | .41 mm [ .016 in ] |
| 焊盘布局尺寸 | 6.35 x 0.81mm | 绝缘材料 - 材质 | Fully Insulated |
| 法兰上方插针尺寸 | 6.35 mm [ .25 in ] | 法兰下方引脚尺寸 | .81 mm [ .032 in ] |
| 线规或范围 - AWG | 18AWG | 线规或范围 - mm² | 0.30-0.90² [22-18] |
| 触点镀层厚度 - 柱 | 6.35mm | 外径-未扩张 | 5.84 mm [ .23 in ] |
产品信息
| 类型 | Tab | 连接器性别 | Female |
| 系列 | 250 | 覆盖范围 | 覆盖 |
| 应用 | Standard | 产品子类型 | Tab |
| 专有名称 | Ultra-Fast | 其他规格 | Wire Crimp |
环境参数
| 工作温度 | -40C to 85C | ||
