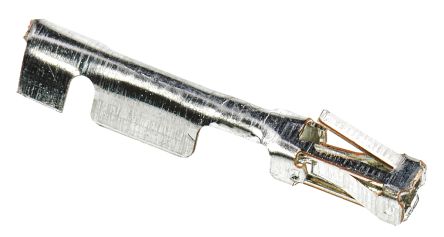

2-167301-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Contact SKT Crimp ST Cable Mount Reel .100 AMPMODU Headers, Housings & Contacts CONN SOCKET 26-20AWG CRIMP TIN Crimp contact 24-20 awg ICP tin Mod IV Headers & Wire Housings CONTACT 24-20AWG Contact SKT Crimp ST Cable Mount Reel Product Highlights:Receptacle ContactWire Termination Type = CrimpTerminate To WireWire Insulation Diameter = 1.40 mmWire Range = 0.20-0.60² [24-20] mm [AWG]Search Keywords:AMPMODU, NIC, Network Interface Cards, PC Cards, wire to board, wire to wire, TS 100 System, discrete wire, IEC 603-8, smt, signal, pcb connectors, MTE, MTE CONTACT, CRIMP, RECEPTACLE, 24-20AWG CONTACT, CRIMP, SOCKET, 24-20AWG, REEL Crimpcontact24-20awgICPtinModIV Contact; female; 0.2÷0.6mm2; AMPMODU MOD IV; tinned; crimped TE Connectivity AMPMODU Mod IV 系列 母 压接接线端子, 压接, 镀锡触点 MOD-4 REC.CONT.SCP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMPMODU | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 17500 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 无铅定义 | Not relevant for lead free process | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
电气参数
| 接触电阻 | 15mΩ | ||
机械参数
| 重量 | 0.01 | 包装方式 | Tape & Reel (TR) |
| 导线线规 | 20-24 AWG | 端接方式 | Crimp |
| 触点尺寸 | :20 | 触头类型 | Signal |
| 柱间距 | 2.54mm | 安装类型 | crimped |
| 插针或插孔 | Socket | 连接器类型 | Connector Headers and PCB Receptacles |
| 接触镀层 | Pre-Tin | 箔压接区域 | Tin |
| 触头材料 | Phosphor Bronze | 包装数量 | Reel |
| 连接器 - 电缆 | contact | 绝缘高度 | Yes |
| 端接样式 | Crimp | 第一触头极性 | Socket (Female) |
| 接触件端接 | Crimp | 绝缘直径 | 1.40 [0.055] |
| 接触镀层厚度 | 78.7µin (2.00µm) | 线规或范围 - AWG | :20AWG |
| 线规或范围 - mm² | 0.20-0.60² [24-20] | 触点材料 - 镀层 | tinned |
| 外径-未扩张 | :1.4mm | ||
产品信息
| SPG | 1000 | 备注 | For 0.63 mm "Round" Post and 0.63 x 0.63 mm "Square" Post. |
| 连接器性别 | SKT | 系列 | Mod IV |
| 制造商全称 | AMP | 产品子类型 | Contact |
| 适配器系列 | AMPMODU MOD IV | 连接类型 | Wire |
| 单元数量 | 17500 | 适用产品/相关产品 | :0.1 AMPMODU Headers, Housings |
环境参数
| 工作温度 | +105°C | 可用温度范围 | -65to+105°C |
| 结工作温度 | 105°C | ||
