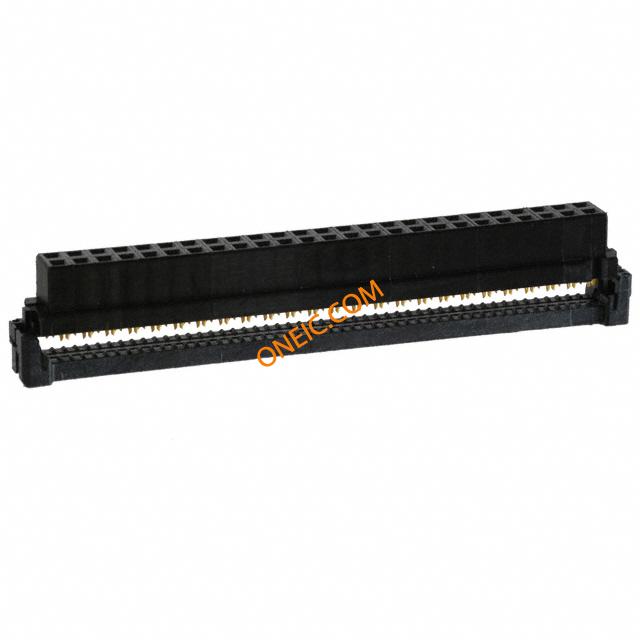

点击放大查看
2-111626-3
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IDC Connector F 50 POS 2mm IDT RA Cable Mount Headers & Wire Housings 50 2MM 30 DP Ribbon Cable Connectors (AMP-LATCH) CONN RECEPT IDC 50POS 2MM GOLD Conn IDC Connector F 50 POS 2mm IDT RA Cable Mount Product Highlights:Connector Type = .079 [2.0mm] AMP-LATCHNumber of Positions = 50ReceptacleWithout Mating PolarizationTerminate To Ribbon CableSearch Keywords:input/output, paddleboard, paddle board TE Connectivity AMP-LATCH 系列 2行 50路 2mm节距 母 IDC 连接器 , 电缆安装 50, 2MM, 30 DP, LEAD FREE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMP-LATCH | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Trays | 工厂包装数量 | 1 |
合规参数
| RoHS | RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Not relevant for lead free process | UL档案号 | E28476 |
| CSA档案号 | LR 7189 | 标准编号 | CSA, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 125 V 交流 | 供电电压 | 125 |
| 输入电阻 | 5000 | 连接器阻抗 | 刺破式压接 (IDC) |
| 最大额定电流 | 0.5A | 连接器类型 - 电压输入 | 单束 |
机械参数
| 颜色 | Black | 间距 | 2 mm |
| 宽度 | 5.16 mm [ .2031 in ] | 高度 | 8.48 mm [ .3339 in ] |
| 长度 | 55.17 mm [ 2.172 in ] | 底座类型 | 不带 |
| 包装方式 | Tray | 遮蔽类型 | Yes |
| 导线类型 | Ribbon Cable | 壳体颜色 | 黑色 |
| 出线方向 | Without | 电缆类型 | 带状电缆 |
| 导线线规 | 28 AWG | 方向 | 直 |
| 排间距 | 0.079" (2.00mm) | 端接方式 | IDT |
| 触头类型 | Female Socket | 极化 | With |
| 第二连接器 | Without | 外壳颜色 | Black |
| 安装类型 | No | 电缆端类型 | Without |
| 连接器类型 | .079 [2.0mm] AMP-LATCH | 接触镀层 | Gold Over Nickel |
| 安装样式 | Free Hanging | 排数 | 2 |
| 驱动力 | 不带 | 插入件材料 | 磷青铜 |
| 触头材料 | Beryllium Copper | 壳体材料 | Polyester |
| 安装特性 | Without | 包装数量 | 60 |
| 尺寸/外形 | .08 mm², 158 CMA, 28 美国线规 | 端接排数 | IDC |
| 电缆端接方式 | IDC | 端接样式 | 插座 |
| 配接方向 | Without | 触点数 | 50 |
| 绝缘材料 - 类型 | .71 – .87 mm [ .028 – .034 in ] | 位数 | 50 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 中心触点材料 | 2.00 x 2.00 [.079 x .079] | 接触镀层厚度 | 30µin (0.76µm) |
产品信息
| 备注 | Accepts 28 AWG [0.08-0.09mm²] ribbon cable, 0.61-0.97 [.024-.038] thick PVC 1. | 类型 | IDC Connector |
| 连接器性别 | F | 系列 | AMP-LATCH |
| 产品特性 | Feed Through | 盖类型 | Feed Thru |
| 产品子类型 | Receptacles / Sockets - Housings | 连接类型 | Ribbon Cable |
| 带调制解调器控制 | Yes | 其他规格 | Without |
环境参数
| 工作温度 | +105°C | ||
