点击放大查看

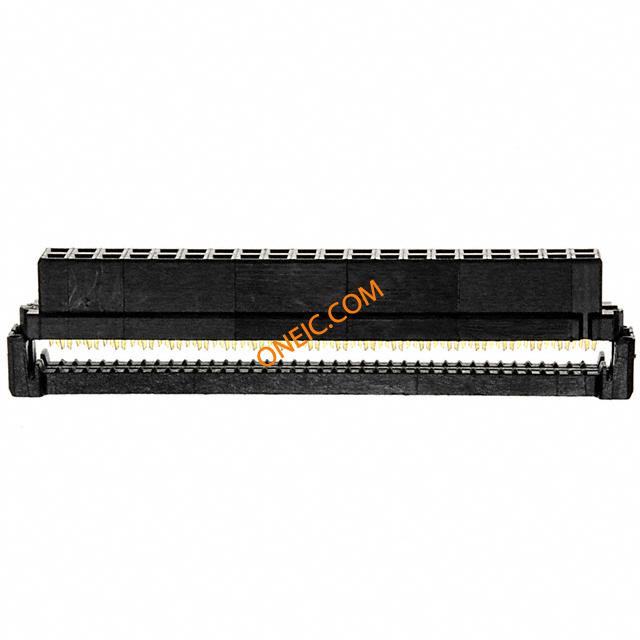

2-111626-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IDC Connector F 40 POS 2mm IDT RA Cable Mount Ribbon Cable Connectors (AMP-LATCH) CONN RECEPT IDC 40POS 2MM GOLD Headers & Wire Housings 40 2MM 30 DP Conn IDC Connector F 40 POS 2mm IDT RA Cable Mount Product Highlights:Connector Type = .079 [2.0mm] AMP-LATCHNumber of Positions = 40ReceptacleWithout Mating PolarizationTerminate To Ribbon CableSearch Keywords:input/output, paddleboard, paddle board CONNECTOR,RECEPTLACLE,2MMAMP-LATCH,40POSITION,TERMINATETORIBBONCABLE 40, 2MM, 30 DP, LEAD FREE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMP-LATCH | 其他名称 | ASA40L |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Not relevant for lead free process | UL档案号 | E28476 |
| CSA档案号 | LR 7189 | 标准编号 | CSA, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 125 | 供电电压 | 125 |
| 接触电阻 | 25 mohm | 输入电阻 | 5000 |
| 连接器阻抗 | 刺破式压接 (IDC) | 最大额定电流 | 5/Contact A |
| 最小供电电压 | 125VAC | 连接器类型 - 电压输入 | 单束 |
机械参数
| 颜色 | Black | 深度 | 5.16 mm |
| 间距 | 2 mm | 宽度 | 5.16 mm [ .2031 in ] |
| 高度 | 10.24 mm | 长度 | 45.19 mm [ 1.7791 in ] |
| 底座类型 | 不带 | 包装方式 | Bulk |
| 遮蔽类型 | Yes | 导线类型 | Ribbon Cable |
| 壳体颜色 | 黑色 | 出线方向 | Without |
| 电缆类型 | 带状电缆 | 导线线规 | 28 AWG |
| 排间距 | 0.079" (2.00mm) | 端接方式 | IDT |
| 触头类型 | Female Socket | 极化 | With |
| 第二连接器 | Without | 外壳颜色 | Black |
| 安装类型 | No | 电缆端类型 | Without |
| 连接器类型 | .079 [2.0mm] AMP-LATCH | 接触镀层 | Gold Over Nickel |
| 安装样式 | Free Hanging | 排数 | 2 |
| 驱动力 | 不带 | 插入件材料 | 磷青铜 |
| 触头材料 | Beryllium Copper | 壳体材料 | Polyester |
| 总长度 | 45.19 mm | 安装特性 | Without |
| 包装数量 | 30 | 主要材料 | InterconnectSystem |
| 尺寸/外形 | .08 mm², 158 CMA, 28 美国线规 | 电缆端接方式 | IDC |
| 端接样式 | 插座 | 配接方向 | Without |
| 触点数 | 40 | 绝缘材料 - 类型 | .71 – .87 mm [ .028 – .034 in ] |
| 位数 | 40 | 触头长度-柱 | 信号（数据） |
| 安装孔直径 | 带有 | 中心触点材料 | 2.00 x 2.00 [.079 x .079] |
| 接触镀层厚度 | 30µin (0.76µm) | ||
产品信息
| 备注 | Accepts 28 AWG [0.08-0.09mm²] ribbon cable, 0.61-0.97 [.024-.038] thick PVC 1. | 类型 | IDC Connector |
| 连接器性别 | F | 系列 | AMP-LATCH |
| 产品特性 | Feed Through | 盖类型 | Feed Thru |
| 制造商全称 | AMP-LATCH | 产品子类型 | Receptacles / Sockets - Housings |
| 连接类型 | Ribbon Cable | 带调制解调器控制 | Yes |
| 其他规格 | Without | ||
环境参数
| 工作温度 | -65C to 105C | ||
