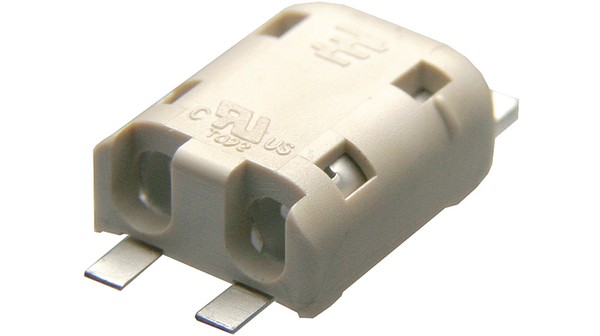

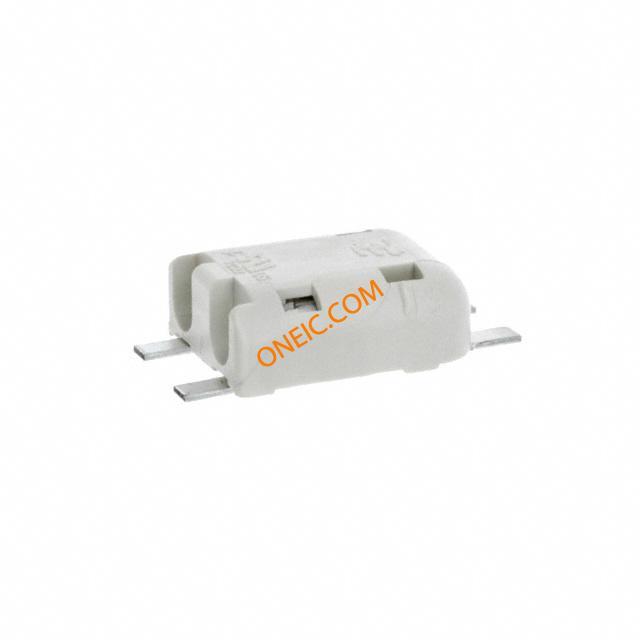

1954097-1
| 制造商 | |
| 描述 | Conn Led Socket RCP 2 POS 4mm Solder RA SMD T/R LED Interconnects CONN 2POS POKE-IN LED SMD TE Connectivity 4mm 2 Way 1 Row Right Angle Lighting Connectors Surface Mount Wire to Board Lighting Connectors POKE IN 2 POS SMT LED CONNECTOR Conn Led Socket RCP 2 POS 4mm Solder RA SMD T/R Product Highlights:ConnectorConnector Type = SMT Poke-In LED LightingReceptacleNumber of Positions = 2Terminate To Printed Circuit Board, Terminate To WireSearch Keywords:Poke-in, Pok-in, Pokein, Pokin, Poke In CONNECTOR, LED, 2 POST SMD Connector,Lighting,SMT,Poke-In,18-20AWG Plug-in; ways:2; nickel plated, tinned; UL94V-0; 18÷22AWG; Mat: LCP 2 Position 22-18 AWG White Surface Mount Poke-In LED Connector Female socket SMD 2P, 1954097-1, TE Connectivity TE Connectivity 2路 直角 4mm节距 表面贴装 照明连接器, 线对板 Poke In SMT,2 Position Connect |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | A97618CT | 产品类别 | Lighting Connectors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 800 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 抗辐射加固 | No | UL档案号 | E28476 |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 量程（°/s） | :TE - Poke-In Series | 额定电压 | 250 V ac/dc |
| 极数 | 2 | 击穿电压 | :1500V |
| 最大额定电流 | 4.0 | 最小供电电压 | 250.0 |
| 连接器类型 - 电压输入 | LED Light | ||

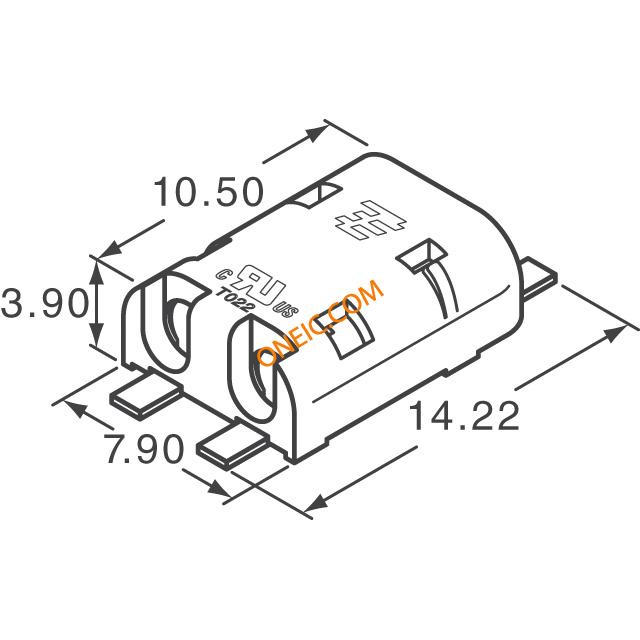

机械参数
| 颜色 | White | 深度 | 10.5 mm |
| 间距 | 4 mm | 宽度 | 7.9 |
| 高度 | 3.9 mm | 长度 | 14.22 |
| 密封型 | No | 重量 | 0.001 |
| 材料（通用） | :LCP | 包装方式 | Tape & Reel (TR) |
| 尾部类型 | In-line | 电缆类型 | Discrete Wire |
| 导线线规 | 18 AWG, 20 AWG, 22 AWG | 排间距 | Not Required mm |
| 端接方式 | Solder | 引脚间距 | :4mm |
| 基体材料 | LCP | 外壳颜色 | White |
| 安装类型 | Surface Mount | 电缆直径 | 18.0 - 22.0 |
| 连接器类型 | Connector Assembly | 接触镀层 | Tin |
| 安装样式 | Surface Mount | 排数 | 1 |
| 壳体镀层 | Matte Tin over Nickel | 高度（英寸） | 3.9 |
| 触头材料 | Copper Alloy | 壳体材料 | Liquid Crystal Polymer (LCP) |
| 总长度 | 7.9 mm | 包装数量 | 200 |
| 主要材料 | Lighting | 导线端接方式 | Yes |
| 先合后断 | No | 端接样式 | Surface Mount |
| 连接器颜色 | :White | 触点数 | 2 |
| 接触件端接 | :Surface Mount Right Angle | 绝缘材料 - 类型 | Liquid Crystl Polymr |
| 位数 | 2 | 中心触点表面处理 | 4.0 |
| 线规或范围 - AWG | :22AWG | 触点材料 - 镀层 | nickel plated, tinned |
产品信息
| SPG | 200 | 类型 | Led Socket |
| 样式 | Board to Cable/Wire | 连接器性别 | RCP |
| 方向 | Horizontal | 预加载 | Yes |
| 编码、键控 | No | 制造商全称 | Poke-In |
| 适配器系列 | Poke-In | 单元数量 | 1 |
| 测量制式 | 10.5 | 其他规格 | Yes |
| 应用细节 | Through Board | ||
环境参数
| 插拔次数 | Without | 工作温度 | :105°C |
