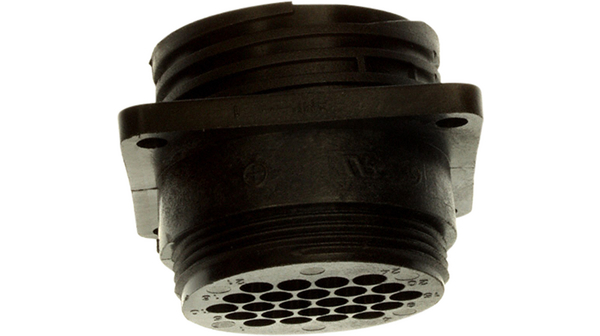

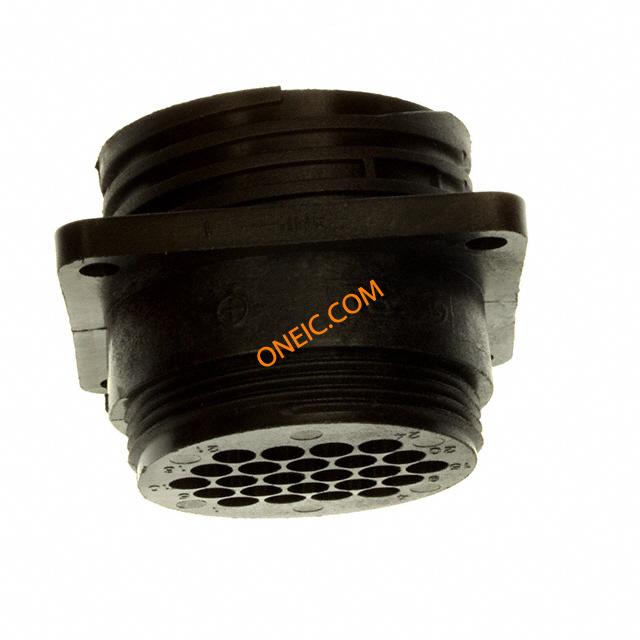

183075-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Housing RCP 24 POS ST CPC Connectors CONN RCPT CPC 24POS PANEL MOUNT Panel mnt rcpt, size 23, 24 way, pin Standard Circular Connector 23-24 RCPT STD.SEX Conn Housing RCP 24 POS ST Product Highlights:ConnectorNumber of Positions = 24ReceptacleFor Use With Pin ContactsNot PreloadedSearch Keywords:Circular Plastic, Cabled Power, POWERBAND, coaxial, power, DIN 57627, III+ contacts, CMC, Metal Shell CPC, TETRASEAL, IEC IP 65, IEC IP 67, input/output, box to box, circular industrial, sealed, discrete wire, crimp, input/output, box to box, circular, Circular Plastic Connectors, CPC HOUSING, 24WAY, STRAIGHT Panelmntrcpt,size23,24way,pin Receptacle CPC1 Poles=24, accepts male contacts / with flange, 183075-1, TE Connectivity TE Connectivity 24 路 直 母 PCB 壳体 SQUARE FLG.23-24STD.SEX SRS 1 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | CPC Series 1 | 产品类别 | Standard Circular Connector |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| 合规性 | No | UL列名 | Recognized |
| 无铅定义 | Not relevant for lead free process | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | Yes | 材料阻燃等级 | UL 94V-0 |
电气参数
| 量程（°/s） | :TE - CPC Series | 通道数量 | 24 |
| 最小供电电压 | 600VAC | ||
机械参数
| 深度 | 44.4mm | 宽度 | 44.4mm |
| 高度 | 44.4 mm | 长度 | 34.1mm |
| 密封型 | No | 重量 | 0.004 |
| 包装方式 | Bulk | 外壳尺寸 | 23 |
| 方向 | A | 外壳样式 | Receptacle |
| 螺纹尺寸 | 1-3/8 - 18 UNEF-2A | 触点尺寸 | 16 |
| 触头类型 | Crimp | 外壳颜色 | Black |
| 安装类型 | Straight | 连接器类型 | Receptacle for Male Contacts |
| 接触镀层 | :- | 紧固类型 | Threaded |
| 安装样式 | Panel | 连接器样式 | Receptacle |
| 壳体材料 | Thermoplastic | 总长度 | 34.1 mm |
| 面板安装类型 | Square Flange | 端接样式 | Wire |
| 第一触头极性 | Pin | 配接方向 | Keyed |
| 触点数 | 24 | 位数 | 24 |
| 外壳尺寸-插件 | All Plastic | 外壳材料及表面处理 | Polyamide, Glass Filled |
| 第二连接器安装特性 | Standard | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | RCP | 系列 | Series 1 |
| 钥匙类型 | A | 预加载 | No |
| CAD图纸 | 3D CAD Model | 产品子类型 | Connector |
| 其他规格 | Without | 适用产品/相关产品 | Pin Contacts |
环境参数
| 工作温度 | -55C to 105C | ||
