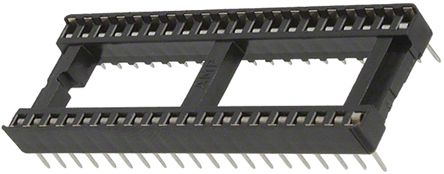

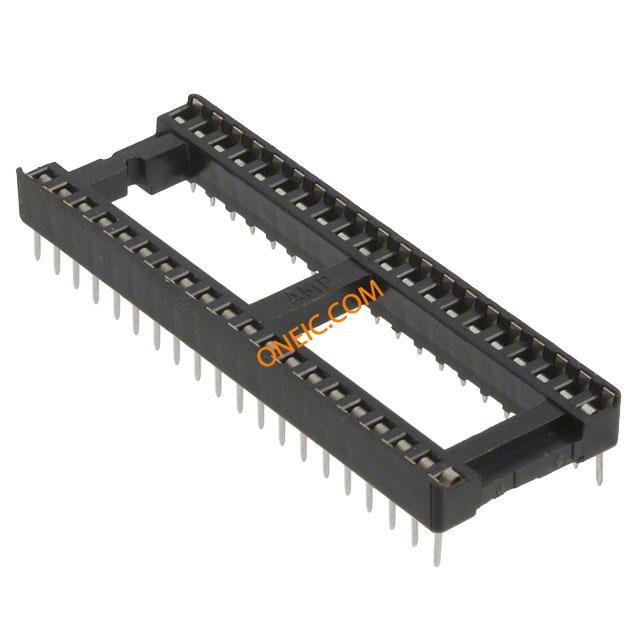

1825109-3

制造商	TE Connectivity Ltd.
描述	Conn DIP Socket SKT 40 POS 2.54mm Solder ST Thru-Hole Tube DIP Sockets CONN IC SOCKET 40POS DIP 15AU IC & Component Sockets 40P ECONOMY GOLD Conn DIP Socket SKT 40 POS 2.54mm Solder ST Thru-Hole Tube Product Highlights:DIP SocketNumber of Positions = 40Row-to-Row Spacing = 15.49 mmThru HoleMount Style = VerticalSearch Keywords:IC sockets, solderless, NIC, Network Interface Cards, PC Cards, EIA RS-415, MIL-S-83734, dual in-line IC package, Socket,DIP;DualLeaf;40Pos.;0.100In.cen.;ThruHole;0.610In.;PhosphorBronze TE Connectivity 2.54mm 节距 40 路, 通孔标准引脚 DIL 插座
分类	电容器陶瓷电容器

对参数有疑问？问 AI 助手

商业参数

产品	DIP / SIP Sockets	产品类别	IC & Component Sockets
标准包装数量	Rail / Tube	工厂包装数量	10

RoHS	Lead free / RoHS Compliant	抗辐射加固	No
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	RoHS/ELV合规状态	RoHS compliant, ELV compliant
材料阻燃等级	UL 94V-0

接触电阻

绝缘电阻

10,000

颜色	Black	间距	2.54 mm
高度	5.33 mm	底座类型	DIP
包装方式	Tube	排间距	15.49 mm
外壳样式	Ladder	端接方式	Solder
触头类型	Dual Leaf	柱间距	15.49 [0.610]
安装类型	Through Hole	接触镀层	Tin
安装样式	Vertical	排数	2
高度（英寸）	5.33 [0.210]	外形（宽 x 高）	Standard
触头材料	Phosphor Bronze	壳体材料	Thermoplastic Glass Reinforced
总长度	2.54 [0.100]	包装数量	Tube
端接排数	焊接	端接样式	Through Hole
第一连接器类型	标准引脚	触点数	40
绝缘材料 - 类型	Thermoplastic	位数	40
端子柱长度	3.25 [0.128]	接触镀层厚度	15µin (0.38µm)
位置或引脚数（网格）	40 (2 x 20)

备注	ONLY sockets with straight solder tails are recommended for automatic insertion	类型	DIP Socket
连接器性别	SKT	产品特性	Open Frame
制造商全称	Tyco Electronics	产品子类型	DIP Socket
专有名称	DIPLOMATE DL	其他规格	Straight
