点击放大查看

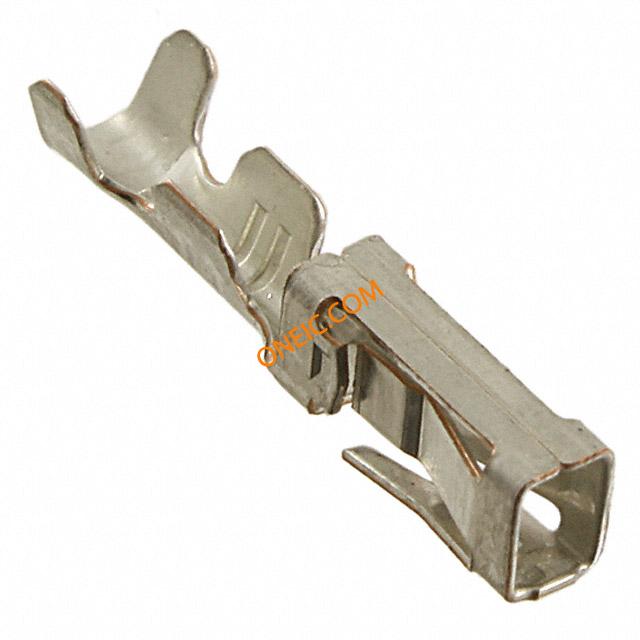

182198-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Contact SKT Crimp ST Cable Mount Loose Piece .156 Inch AMPMODU .031 X .062 Mod l CONN RCPT CONTACT 18-22AWG TIN Highpressure crimp terminal 22-18awg tin Headers & Wire Housings TIN CONTACT 182198-1 Contact SKT Crimp ST Cable Mount Loose Piece Product Highlights:ContactHigh Applied PressurePackaging Method = Loose PieceTin (30) Contact Mating Area Plating MaterialWire Range = 0.30-0.90² [22-18] mm [AWG]Search Keywords:wire to board, discrete, AMPMODU, NIC, Network Interface Cards, PC Cards, power supply, CONTACT, TIN, 22-18AWG Highpressurecrimpterminal22-18awgtin Contact; female; 18÷22AWG; AMPMODU MOD I; tinned; 3.96mm TE Connectivity AMPMODU Mod I 系列 母 压接接线端子, 压接, 镀锡触点 MOD 1 CONTACT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | AMPMODU | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | 工厂包装数量 | 2000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :- |
| 海关税号 | 85369010 | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 接触电阻 | :12mohm | 最大额定电流 | 5 A |
机械参数
| 重量 | 0.016 | 包装方式 | Bulk |
| 导线线规 | 18-22 AWG | 端接方式 | Crimp |
| 触点尺寸 | :18 | 柱间距 | 3.96mm |
| 安装类型 | crimped, on cable | 插针或插孔 | Socket |
| 连接器类型 | Connector Headers and PCB Receptacles | 接触镀层 | Tin (30) |
| 触头材料 | Phosphor Bronze | 包装数量 | Loose Piece |
| 连接器 - 电缆 | contact | 第一触头极性 | :Socket |
| 端接表面处理 | Tin (30) | 接触件端接 | Crimp |
| 绝缘直径 | 1.80-2.30 [.071-.091] | 接触镀层厚度 | 31.5µin (0.80µm) |
| 线规或范围 - AWG | :22AWG | 线规或范围 - mm² | 0.30-0.90² [22-18] |
| 触点材料 - 镀层 | tinned | 外径-未扩张 | :2.3mm |
产品信息
| SPG | 2000 | 连接器性别 | SKT |
| 系列 | AMPMODU MOD I | CAD图纸 | 3D CAD Model |
| 制造商全称 | AMP | 产品子类型 | Contact |
| 适配器系列 | AMPMODU MOD I | 连接类型 | Wire |
| 单元数量 | 1 | 适用产品/相关产品 | :AMPMODU Connectors |
环境参数
| 工作温度 | :60°C | ||
