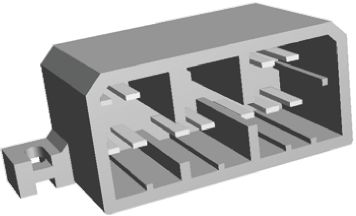

173858-6
| 制造商 | |
| 描述 | Conn Wire to Board RCP 12 POS 3.5mm Solder RA Thru-Hole MULTILOCK Connectors and Contacts CONN RCPT 12POS DL R/A TIN PCB TE Connectivity 070 Series 4.6mm 12 Way 2 Row Right Angle PCB Socket Through Hole Board to Board, Ribbon-Board Automotive Connectors 070 MLC CAP ASS'Y12P MULTILOCK Connectors and Contacts Product Highlights:Housing AssemblyReceptacle (Cap)Receptacle Configuration = 070Number of Rows = 2Number of Positions = 12Search Keywords:Wire-to-wire, Wire-to-board, Hybrid, High Density, I/O, 0.70Receptacle,r/a,DR,12wtabcontacts TE Connectivity Multilock 070 系列 2行 12路 直角 4.6mm节距 通孔 印刷电路板插座, 板对板、带对板 070 MLC CAP ASS'Y12P |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 标准包装规格 | 50 |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94-HB |
电气参数
| 额定电压 | 12 | 供电电压 | 12 |
| 额定直流电压 | 12 | 最大额定电流 | 15A |
| 连接器类型 - 电压输入 | 否 | ||
机械参数
| 颜色 | Gray | 间距 | 3.5 mm |
| 宽度 | 46.3 mm [ 1.823 in ] | 长度 | 24.92 mm [ 0.981 in ] |
| 锁定类型 | 带有 | 包装方式 | Tube |
| 屏蔽 | 否 | 方向 | 直角 |
| 排间距 | 0.232" (5.90mm) | 端接方式 | Solder |
| 触头类型 | Tab | 第二连接器 | Without |
| 外壳颜色 | Gray | 安装类型 | Right Angle |
| 插片厚度 | .64 mm [ .025 in ] | 连接器类型 | Receptacle |
| 接触镀层 | Pre-Tin | 安装样式 | Through Hole |
| 排数 | 2 | 封装形式 | Tube |
| 电路板厚度 | 1.6 | 连接器用途 | 70 |
| 高度（英寸） | 15.8 mm [ .622 in ] | 触头材料 | Brass |
| 壳体材料 | PBT | 包装数量 | 60 |
| 面板安装类型 | Mounting Ear | 端接排数 | 焊接 |
| 端接样式 | Solder | 触点数 | 12 |
| 位数 | 12 | 安装孔直径 | With |
| 法兰上方插针尺寸 | 1.8 mm [ .071 in ] | 第二连接器加载位数 | 12 |
产品信息
| 类型 | Wire to Board | 连接器性别 | RCP |
| 系列 | 70 | 可密封 | 否 |
| 编码、键控 | No | 产品子类型 | Housing Assembly |
| 连接类型 | Printed Circuit Board | 级数 | 1 |
| 专有名称 | MULTILOCK | 应用细节 | Signal |
| 加载位置数 | All | ||
环境参数
| 防护等级 | Other | 工作温度 | -30 – 105 °C [ -22 – 221 °F ] |
| 最高温度限值 | 100, 105, 65, 70, 75, 80, 85, 90 | 结工作温度 | 149, 158, 167, 176, 185, 194, 212, 221 |
