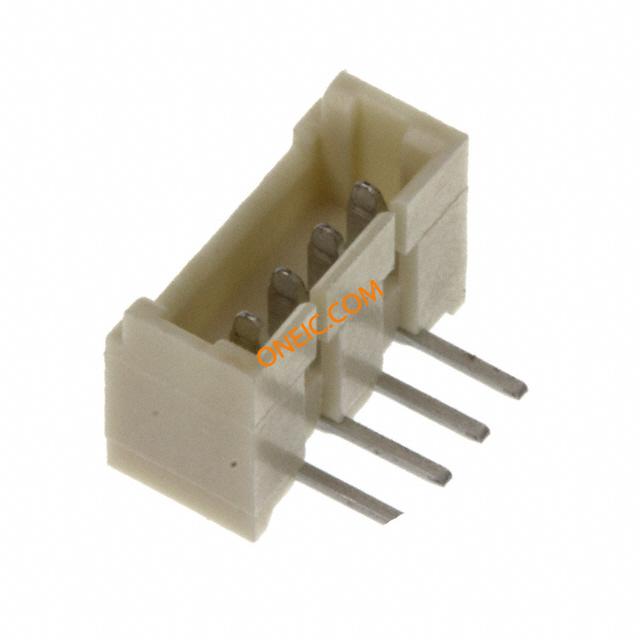

1734829-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 4 POS 1.25mm Solder RA Thru-Hole Tube Headers & Wire Housings 4 POS HDR R/A 1.25mm CONN HEADER 4POS R/A 1.25MM T/H 1.25 WTB HDR DIP, 4 POS 1.25 WTB HDR DIP, 4 POS Search Keywords:high performance, square peg, pcb connectors, wire to board, power, crimp, discrete wire connectors, wire to board, signal |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 90 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Rail / Tube | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 供电电压 | 125 | 最大额定电流 | .8 |
机械参数
| 颜色 | Natural | 间距 | 1.25 mm |
| 宽度 | 4.7 mm [ .185 in ] | 高度 | 3.2 mm [ .126 in ] |
| 长度 | 6.75 mm [ .266 in ] | 包装方式 | Tube |
| 尾部类型 | 直式 | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 导线线规 | 32 – 26 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole, Right Angle | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin Over Nickel | 触点时序 | Without |
| 安装样式 | 不带 | 排数 | 1 |
| 壳体镀层 | Tin | 插入件材料 | 磷青铜 |
| 触头材料 | Phosphor Bronze | 壳体材料 | 热塑塑料 |
| 框架材料 | Phosphor Bronze | 包装数量 | 90 |
| 面板安装类型 | 通孔 | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 触点数 | 4 |
| 端接表面处理 | 不带 | 位数 | 4 |
| 兼容外壳尺寸（如TM-700等） | 440146-x | 触头长度-柱 | 2.3 mm [ .091 in ] |
| 接触件表面处理 - 配合 | 锡 | 典型触点布局 | 同轴 |
| 表面贴装焊盘尺寸 | Without | 端子柱长度 | .091 in, 2.3 mm |
| 接触镀层厚度 | 100µin (2.54µm) | 触点材料 - 镀层 | Tin: Matte |
| 静电放电屏蔽 | 不带 | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | HPI | 可密封 | 否 |
| 产品子类型 | Headers | 选择性装载 | No |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -25 – 85 °C [ -13 – 185 °F ] | ||
