点击放大查看

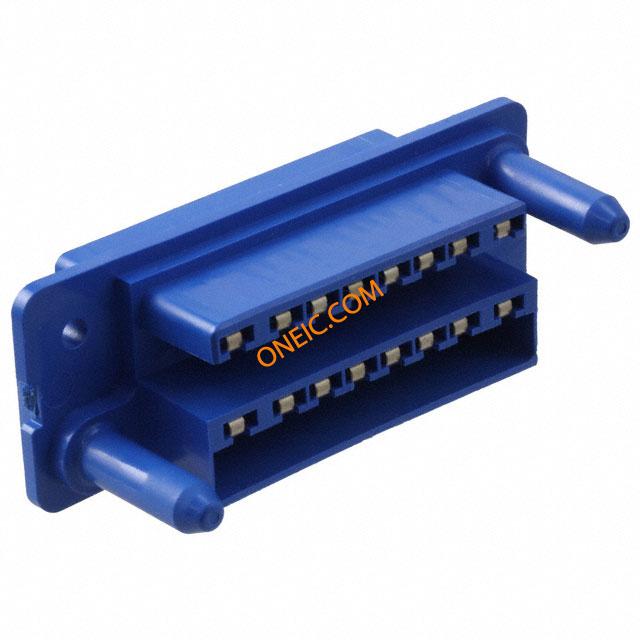

172653-1
| 制造商 | |
| 描述 | Conn Drawer Connector PL 16 POS 5mm Solder ST Thru-Hole 16 Terminal 1 Port Lower Power Drawer - AMP DRAWER CONN. MALE ASSY 16P Power to the Board DRAWER CONN. MALE AS Drawer Connectors Drawer Connectors Product Highlights:HousingPlugDrawer Style = HybridNumber of Positions = 16PreloadedSearch Keywords:NIC, Network Interface Cards, PC Cards, card edge, 1.0 mm Micro-Drawer, MPD, |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 16 | 产品类别 | Power to the Board |
| 标准包装数量 | Bulk | 工厂包装数量 | 16 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 260°C / Wave solder capable to 240°C / Wave solder capabl |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 供电电压 | 250 | 连接器阻抗 | 压接 |
| 最大额定电流 | 15 | 连接器类型 - 电压输入 | 压接扣入式 |
| 输出高/低电流 | No | ||
机械参数
| 颜色 | Blue | 间距 | 5 mm |
| 宽度 | 32.5 mm [ 1.2795 in ] | 高度 | 26.3 mm [ 1.035 in ] |
| 长度 | 71.2 mm [ 2.8 in ] | 包装方式 | Bulk |
| 尾部类型 | 直插式 | 壳体颜色 | 蓝色 |
| 端接方式 | Solder | 触头类型 | 锁定枪 |
| 外壳颜色 | Blue | 安装类型 | Through Hole |
| 连接器类型 | Housing | 接触镀层 | Gold |
| 触点时序 | Without | 安装样式 | 不带 |
| 引脚数 | 4 | 排数 | 2 |
| 连接器样式 | Drawer | 壳体材料 | PBT - GF |
| 包装数量 | 16 | 面板安装类型 | 通孔 - 焊接 |
| 主要材料 | Phosphor Bronze | 端接样式 | 插针/插座, 无极性 |
| 第一连接器类型 | 标准 | 触点数 | 12 |
| 端接表面处理 | 带有 | 接触件尾部长度 | 20.32 µm [ 800 µin ] |
| 位数 | 16 | 触头长度-柱 | 电源 |
| 安装孔直径 | 带有 | 静电放电屏蔽 | 不带 |
产品信息
| 备注 | To ensure proper contact alignment, connectors must be mated during the solderin | 类型 | Drawer Connector |
| 连接器性别 | PL | 产品特性 | Guide Pin |
| 预加载 | Yes | 制造商全称 | AMP |
| 产品子类型 | Connector | 抽屉总数 | Hybrid |
| 列数 | 8 | 其他规格 | .26 in, 6.6 mm |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -20°C ~ 120°C | 封装热阻 | 2.5 mm [ .098 in ] |
