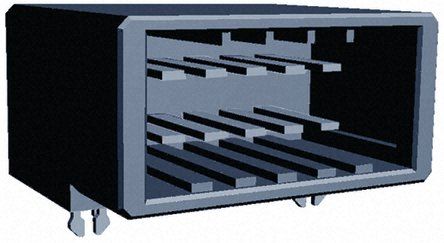

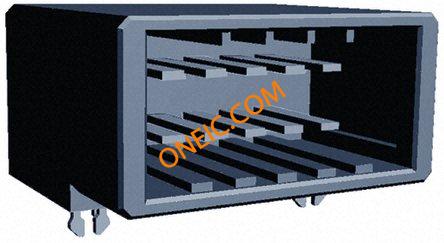

1717412-2
| 制造商 | |
| 描述 | Conn Power M 8 POS 3.81mm Solder RA Thru-Hole 8 Terminal 1 Port Tube Headers & Wire Housings D-3100D H-HDR 8P Dynamic Series Connectors CONN HEADER 8POS R/A D-3100D AU D-3000 8 Male Right Angle Heavy Duty Power Connector, Through Hole,250V ac Headerhoriz8way2rowTAB3.81mmD-3 TE Connectivity Dynamic 3000 系列 3.81mm节距 8路 直角 PCB 针座, 焊接端接 , 通孔 DYNAMIC D-3100D H-HDR ASSY 8P |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR7189 | 标准编号 | CSA, UL |
| CSA认证 | Certified | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | 否 | 材料阻燃等级 | UL 94V-0 |
电气参数
| UL电压 | 250 | 额定电压 | 250 V ac |
| 供电电压 | 250 | 额定交流电压 | 250 |
| 最大额定电流 | 8 A | 连接器类型 - 电压输入 | Plug |
机械参数
| 颜色 | Black | 间距 | 3.81 mm |
| 宽度 | 25.91 mm [ 1.02 in ] | 高度 | 14.43 mm [ .568 in ] |
| 长度 | 25.43 mm [ 1 in ] | 锁定类型 | Latch |
| 包装方式 | Bulk | 屏蔽 | 否 |
| 遮蔽类型 | Yes | 壳体颜色 | 黑色 |
| 方向 | 直角 | 排间距 | 0.200" (5.08mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 柱间距 | .149 | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold (15) over Nickel |
| 安装样式 | Thru Hole | 排数 | 2 |
| 壳体镀层 | Tin | 插入力 | 标准 |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic Polyester |
| 安装特性 | 固定支脚 | 包装数量 | Tube |
| 面板安装类型 | 通孔 - 焊接 | 主要材料 | Power |
| 端接排数 | 焊接 | 端接样式 | 公端 |
| 第一触头极性 | Pin (Male) | 触点数 | 8 |
| 端接表面处理 | Tin over Nickel | 位数 | 8 |
| 兼容外壳尺寸（如TM-700等） | 母端护套 | 触头长度-柱 | 信号（数据）, 电源 |
| 柱体长度（配合） | 3.8 mm | 安装孔直径 | 带有 |
| 中心触点材料 | 3.81 [.150] | 典型触点布局 | 网络 |
| 接触镀层厚度 | 15µin (0.38µm) | 静电放电屏蔽 | 不带 |
产品信息
| 类型 | Power | 连接器性别 | M |
| 系列 | D-3100D | 覆盖范围 | 覆盖 |
| 产品特性 | Board Lock | 可密封 | 否 |
| 编码、键控 | No | 制造商全称 | D-3000Series |
| 预装 | 是 | 产品子类型 | Header |
| 连接类型 | Printed Circuit Board | 选择性装载 | No |
| 其他规格 | Without | 装配配置 | Without |
| 加载位置数 | All | ||
环境参数
| 测试温度 | 标准部件 - 非辉光导线 | 工作温度 | - 55 C to + 105 C |
| 封装热阻 | 1.6 mm [ .063 in ] | ||
