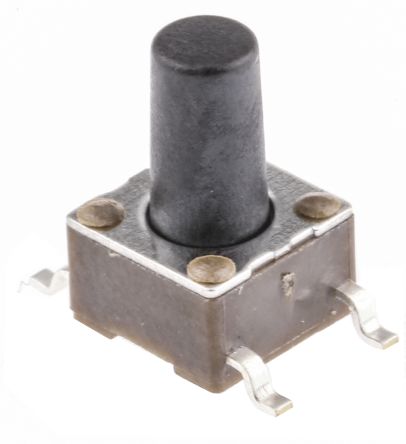

点击放大查看
1571563-9
| 制造商 | |
| 描述 | Switch Tactile OFF (ON) SPST Round Button Gull Wing 0.05A 24VDC 1.57N SMD T/R Black Button Tactile Switch, SPST-NO 50 mA @ 12 V dc 5.9mm Pushbutton Switches SPST OFF(ON) RND SMT MINI PB TACT SWITCH Pushbutton Switches Pushbutton Switches Product Highlights:Switch - MechanicalTactileSingle Pole - Single Throw Configuration (Pole-Throw)Contact Rating = 50mAOperating Function = Off [On]Search Keywords:NIC, Network Interface Cards, PC Cards, Lighting Interconnection Products, SWITCH TACTILE SPST-NO 0.05A 24V TACTILESWITCH,SMT,RAISED TE Connectivity 黑色 按钮式 触觉开关 , 单刀单掷 - 常开, 50 mA@ 12 V 直流 5.9mm FSM8JSMATR=TACT,SMT,T&R |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 450-2047-1 | 标准包装规格 | 500 |
| 产品类别 | Pushbutton Switches | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | Compliant | ESD保护 | 不带 |
电气参数
| 电路 | SPST-NO | R值@25°C | 标准 |
| 额定电压 | 24 V | 开关功能 | OFF - (ON) |
| 元件数量 | 1 | 最大额定电流 | 0.05@24VDC A |
| 开关功能/额定值 | OFF (ON) | 触点额定电流 | 50 mA @ 12 V dc |
| 触点额定值 @ 电压 | 0.05A @ 24VDC | ||
机械参数
| 宽度 | 3.5 mm [ .138 in ] | 高度 | With |
| 密封型 | No | 外形尺寸(长x宽) | 6.00mm x 6.00mm |
| 包装方式 | Tape & Reel (TR) | 触点形式 | SPST |
| 致动器类型 | Button | 安装类型 | Surface Mount |
| 开关行程 | 0.25mm | 端子类型 | Gull Wing |
| 执行器颜色 | Black | 连接器类型 | 表面贴装 |
| 接触镀层 | Silver | 安装样式 | Through Hole |
| 外壳材料（壳体） | 钢 | 驱动力 | 160 g [ 5.648 oz ] |
| 执行器长度 | 5.9mm | 插入件材料 | 铜合金 |
| 操作力 | 1.57 N | 触头材料 | Copper Alloy |
| 壳体材料 | Polyphenylene Sulfide (PPS) | 执行器材料 | Polyphenylene Sulfide (PPS) |
| 端接样式 | Solder Pin | 按钮样式/尺寸 | Extended |
| 外壳尺寸-插件 | 无螺纹 | 执行器方向 | Top Actuated |
| 端子螺钉表面处理 | 银 | 外部壳体颜色 | 褐色 |
| 开关驱动电平 | SPST | 典型触点布局 | SPST-NO |
| 执行器距PCB垂直高度 | 9.50mm | ||
产品信息
| 备注 | （打开）指示瞬时位置。 | 类型 | Micro-Miniature |
| 系列 | FSMJSMA | 功能 | 否 |
| 文件类型 | With | 照明类型 | Non-Illuminated |
| 产品子类型 | 开关 | 配置 | 单刀单掷 |
| 联数 | With | ||
环境参数
| 机械寿命 | 100,000 Cycles | 防护等级 | 否 |
| 工作温度 | -35 to 85 °C | ||
