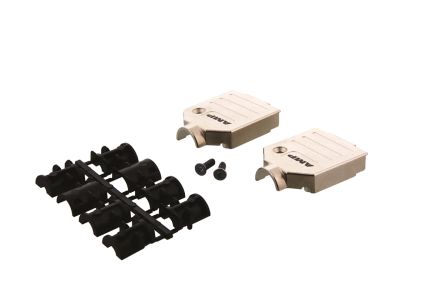

点击放大查看

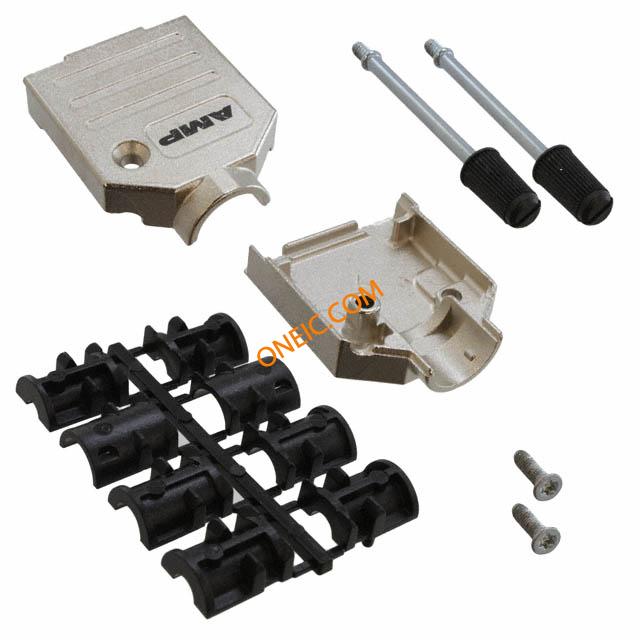

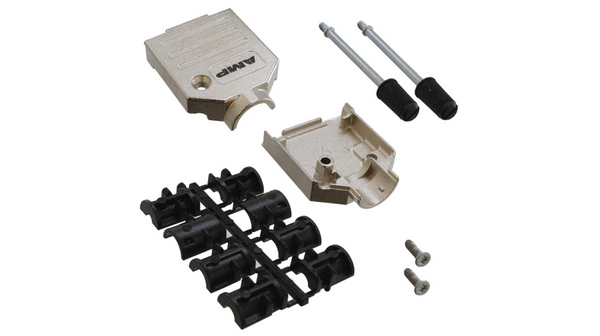

1478762-9
| 制造商 | TE Connectivity Ltd. |
| 描述 | Connector Accessories 9 POS Backshell/Cable Clamp Die Cast Nickel Finish Shell Size 1 Bulk D-Sub Backshells BACKSHELL 9P METAL SIZE 1 Cable Clamps CONN BACKSHELL 9P METAL 180DEG 9w straight die cast backshell Backshell/Cable Clamp 180° 1 Shell Size Nickel Zinc Bulk Backshell/Cable Clamp 180° 1 Shell Size Nickel Zinc Bulk Product Highlights:Backshell/Cable ClampCable Clamp Type = Straight180° Cable Exit AngleCable Insulation Diameter = 4.00 - 13.00 mmNumber of Positions = 9Search Keywords:AMPLIMITE, Subminiature D, input/output, box to box, d-sub, d sub, dsub AMPLIMITEMETALBACKSHELL9WAYTOPE Enclosure: for D-Sub connectors; D-Sub HD 15pin, D-sub 9pin; ADK D-Sub metal hood 9P, 1478762-9, TE Connectivity TE Connectivity ADK 系列 9 路 直 锌 D-sub 连接器底壳 , 带应力消除 METAL BACKSHELL 9 WAY TOP E |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 45 Days | 子类别 | Backshells |
| 产品类别 | D-Sub Backshells | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 电容 | 14.6 | 极数 | 9 |
| 连接器阻抗 | 180 | 连接器类型 - 电压输入 | shielded |
机械参数
| 颜色 | Silver | 重量 | 0.02 kg |
| 外形尺寸(长x宽) | 1 | 镀层 | Nickel |
| 材料（通用） | Metal, Zinc | 包装方式 | Bulk |
| 屏蔽 | Shielded | 壳体颜色 | 38.3 |
| 出线方向 | 180° | 电缆类型 | Round |
| 外壳尺寸 | 1 | 方向 | straight |
| 屏蔽类型 | Yes | 螺纹尺寸 | 4-40 |
| 电缆开口 | 180° | 安装类型 | Straight |
| 外壳镀层 | Nickel | 线径 | 4...13mm |
| 电缆直径 | 4...13 mm | 电缆端类型 | Straight |
| 电缆材料 | Die Cast | 连接器类型 | 两件式 RFI/EMI 屏蔽层 |
| 外壳材料（壳体） | Zinc Die Cast | 锁定特性 | threaded joint, knurled screws |
| 材料表面处理 | Nickel | 屏蔽材料 | 镍 |
| 板侧间距 | Without | 壳体材料 | Die Cast Zinc |
| 包装数量 | Bulk | 电缆端接方式 | Straight |
| 连接器颜色 | silver | 外径 | 4 – 13 mm [ .158 – .512 in ] |
| 触点数 | 9 | 绝缘直径 | 4.00 â 13.00 [0.158 â 0.512] |
| 位数 | 9 | 衬套/护套类型 | With |
| 电缆对数 | 1 | 螺纹/螺钉/孔尺寸 | UNC4-40 |
| 法兰下方引脚尺寸 | 不带 | 供应商器件封装 | for D-Sub connectors |
| 夹持材料 - 镀层 | 镍 | 外壳与棱镜材料 | metal |
| 静电放电屏蔽 | 是 | 控制侧电缆固定器 | With |
产品信息
| SPG | 1 | 备注 | Kit includes backshells, jackscrews and cable grommets. |
| 类型 | Backshell/Cable Clamp | 系列 | ADK |
| 产品特性 | Mating Screws 4-40 | 硬件配件 | Assembly Hardware, Grommets, Strain Relief |
| 套件内容 | complete shell | 主要用途 | Mating Screws 4-40 |
| 产品子类型 | Backshell/Cable Clamp | 附件类型 | Two Piece Backshell |
| 适配器系列 | ADK | 放大器类型 | 31 |
| 端口数 | 4 | 单元数量 | 1 |
| 射频系列/标准 | 1478762 | 其他规格 | 4 |
环境参数
| 工作温度 | -40...+120 °C | ||
