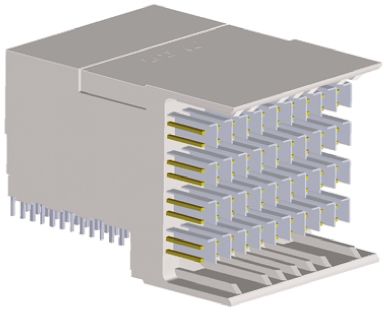

1469048-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Advanced TCA HDR 80 POS 2.5mm Press Fit RA Thru-Hole Z-PACK HM-Zd Connectors, Cable Assemblies and Accessories Z-Pack,Header,pressfit,r/a,80way Hard Metric Connectors HMZD RA 4PR HDR ASSY 80P Conn Advanced TCA HDR 80 POS 2.5mm Press Fit RA Thru-Hole Product Highlights:HeaderConnector Type = 10 ColumnInterface Type = HM-ZdContact Type = ACTION PIN PostFeedthrough Post Length = 2.20 mmSearch Keywords:board to board, high speed, hard metric, Z-PACK, mezzanine board, coplanar board, mid-plane board, Telcordia, parallel, stacking, horizontal, two piece, hmzd, HM-zD, HM-ZD, hm-zd HMZDHDR,HMZD4PRRAHDR80PASSY TE Connectivity Z-PACK HM-Zd 系列 2.5mm 节距 80 路 直角 8 排 公 背板连接器, 按式端子, 7A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Hard Metric Connectors | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 120 | ||
合规参数
| RoHS | Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS/Not ELV Compliant | ||
电气参数
| 接口 | HM-Zd | 额定电压 | 250 V ac |
| 最大额定电流 | 7A | ||
机械参数
| 间距 | 2.5 mm | 包装方式 | Tube |
| 方向 | 直角 | 端接方式 | Press Fit |
| 触头类型 | ACTION PIN Post | 安装类型 | Through Hole |
| 电缆间距 | 25.4 [1] | 连接器类型 | 公插 |
| 接触镀层 | Gold Over Nickel | 安装样式 | Through Hole |
| 排数 | 8 | 屏蔽材料 | Phosphor bronze |
| 触头材料 | Copper-Nickel-Silicon | 壳体材料 | Polyester GF |
| 总长度 | 24.90 [0.980] | 端接排数 | 按式 |
| 端接样式 | Press Fit | 连接器颜色 | 40 |
| 触点数 | 80 | 端接表面处理 | Tin-Lead over Nickel |
| 位数 | 4 | 柱体长度（配合） | 2.20 [0.087] |
| 后壳材料及镀层 | 4 对，高速硬公制 | ||
产品信息
| 类型 | Advanced TCA | 连接器性别 | Male |
| 系列 | Z-Pack HM-ZD | 带定序器 | No |
| 制造商全称 | AMP | 产品子类型 | Header |
| 列数 | 10 | 选择性装载 | No |
| 转换前位置数 | 10 | ||
环境参数
| 工作温度 | +105°C | ||
