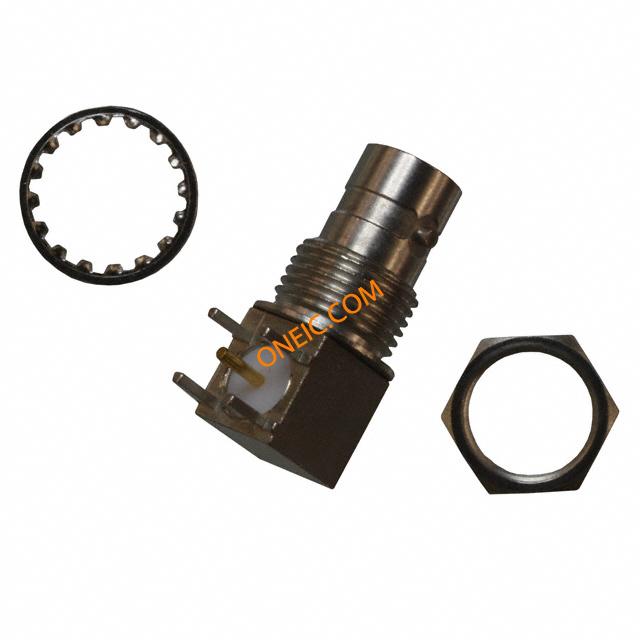

1274584-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Mini-BNC RCP 0Hz to 2GHz 75Ohm Solder RA Thru-Hole Gold BNC RF Connectors CONN MINI BNC JACK 75 OHM PCB RF Connectors / Coaxial Connectors R/A BULKHEAD JACK Conn Mini-BNC RCP 0Hz to 2GHz 75Ohm Solder RA Thru-Hole Gold Product Highlights:ConnectorConnector Type = Mini BNCJackTerminate To Printed Circuit BoardNot StackedSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 RF/COAXIAL BNC BHD PLUG R/A 75 OHM SOLDER JACK,R/A,BULKHEADMOUNT,PCB BNC Series 75 Ohm Right Angle Through Hole Jack Female Socket Connector JACK, R/A, BULKHEAD MOUNT, PCB |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 224 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | No | ||
电气参数
| 频率 | 0 to 2 GHz | 阻抗 | 75 Ohm |
| 隔离电源 | No | 额定电压 | 300V |
| 最大频率 | 2GHz | 连接器阻抗 | With |
| 绝缘电阻 | 1,000 | ||
机械参数
| 尺寸 | Mini | 密封型 | No |
| 重量 | 0.005 | 包装方式 | Bulk |
| 电缆类型 | :- | 本体表面处理 | Nickel |
| 方向 | Right Angle | 端接方式 | Solder |
| 基体材料 | Brass | 安装类型 | Through Hole |
| 行程角度 | RightAngle | 连接器类型 | Mini BNC |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 外壳涂层 | Nickel | 安装样式 | Bulkhead |
| 壳体镀层 | Nickel | 连接器样式 | BNC, Mini |
| 高度（英寸） | 8.53 [0.336] | 触头材料 | Phosphor Bronze |
| 面板安装类型 | Bulkhead | 主要材料 | BNC |
| 端接样式 | Solder | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 介电材料 | PTFE |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Phosphor Bronze |
| 供应商器件封装 | Right Angle | 表面贴装焊盘尺寸 | No |
| 电缆未暴露长度 | 4.00 [0.157] | ||
产品信息
| 类型 | Mini-BNC | 等级 | Commercial |
| 连接器性别 | RCP | 硬件配件 | No |
| 极性 | No | 可堆叠 | No |
| 制造商全称 | Tyco Electronics | 产品子类型 | Connector |
| 连接类型 | PCB | 端口数 | 1 |
| 射频系列/标准 | 1274584 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
