点击放大查看

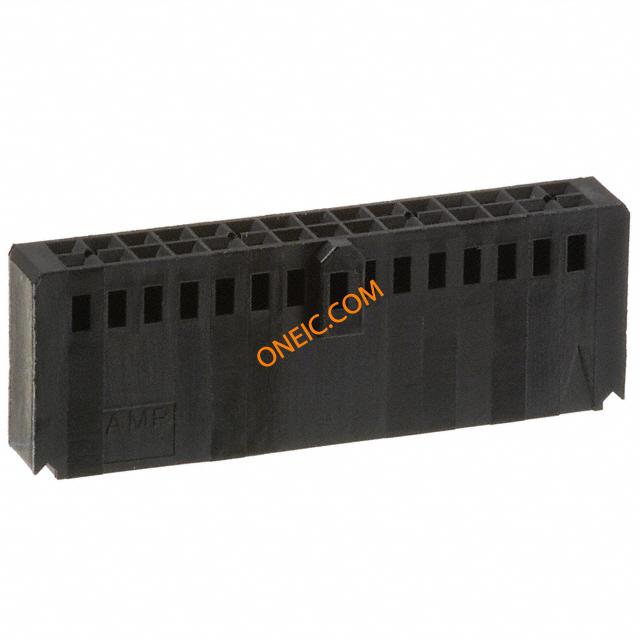

102387-7

制造商	TE Connectivity Ltd.
描述	Conn Housing RCP 30 POS 2.54mm Crimp ST Cable Mount .100 AMPMODU Headers, Housings & Contacts CONN HOUSING 30POS .100 POL DUAL CONNECTOR, HOUSING, RECEPTACLE, MOD IV Headers & Wire Housings 30P MODIV HSG POL Conn Housing RCP 30 POS 2.54mm Crimp ST Cable Mount Product Highlights:Receptacle HousingWire Termination Type = CrimpNumber of Positions = 30Housing Type = ReceptacleNumber of Rows = DualSearch Keywords:AMPMODU, NIC, Network Interface Cards, PC Cards, wire to board, wire to wire, TS 100 System, discrete wire, IEC 603-8, smt, signal, pcb connectors, MTE, MTE CONNECTOR,HOUSING,RECEPTACLE,MODIV,30POSITION,DUALROW,POLARIZED 30 MODIV HSG COMP DR .100 POL
分类	连接器解决方案矩形连接器FPC/FFC矩形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	AMPMODU	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	1

合规参数

RoHS	Lead free / RoHS Compliant	标准	ULListed,CSACertified,RoHSCompliant,ELVCompliant
认证机构	CSA,UL	标准编号	CSA LR7189, UL E28476
材料阻燃等级	UL 94V-0

电气参数

额定电压	250 V	供电电压	250 VAC
接触电阻	12 mΩ	输入电阻	5000
连接器阻抗	压接	击穿电压	750V
最大额定电流	3A	绝缘电阻	5000Megohms
最小供电电压	250VAC	连接器类型 - 电压输入	Crimp
保护额定电压（VPR）	750 V

机械参数

颜色	Black	深度	15.24 mm
间距	2.54 mm	高度	7.23 mm
长度	1.68in	锁定类型	不带
包装方式	Bulk	壳体颜色	黑色
导线线规	22-30 AWG	排间距	0.100" (2.54mm)
端接方式	12Milliohms	触点形式	Female Socket
触头类型	Female Socket	引脚间距	0.100" (2.54mm)
极化	Yes	外壳颜色	Black
安装类型	Straight	行程角度	Straight
连接器类型	Receptacle	接触镀层	Gold
安装样式	Panel	排数	2
插入件材料	铍铜	壳体材料	Thermoplastic
总长度	42.67 mm	包装数量	1
主要材料	InterconnectSystem	连接器 - 电缆	No
插针孔直径	0.1"	端接样式	Crimp
第一触头极性	Socket (Female)	触点数	30
接触件端接	Crimp	位数	30
兼容外壳尺寸（如TM-700等）	公端	安装孔直径	带有
静电放电屏蔽	不带

产品信息

备注	Contacts Not Provided	类型	Housing
连接器性别	RCP	系列	AMPMODU/MOD IV
产品特性	Polarizing Key	主要用途	Polarizing Key
制造商全称	AMPMODU/MODIVSeries	产品子类型	Receptacles / Sockets - Housings
其他规格	否	输出配置	Free Hanging (In-Line)
矩阵（列×行）	0.100x0.100in.

环境参数

测试温度

标准部件 - 非辉光导线

工作温度

+105°C

文档与媒体

PDF 文档

580372.pdf

在线文档

102387-7?RQPN=102387-7
