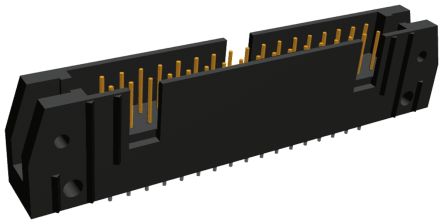

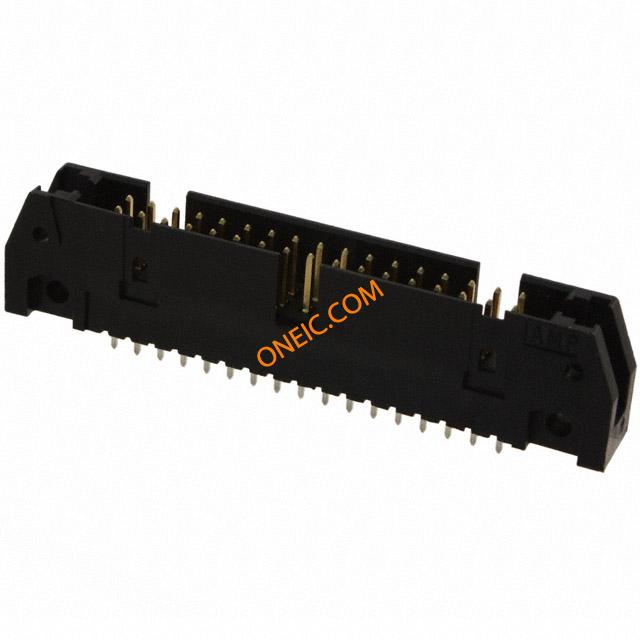

102153-8

制造商	TE Connectivity Ltd.
描述	Conn Ejector Header HDR 34 POS 2.54mm Solder ST Thru-Hole Pin and Pinless Headers (AMP-LATCH) CONN HEADER VERT 34POS .100 GOLD Headers & Wire Housings 34P HEADER Conn Ejector Header HDR 34 POS 2.54mm Solder ST Thru-Hole Product Highlights:Connector Type = Universal Ejection Pin HeadersStandard ProfileNumber of Positions = 342.54 x 2.54 mm Centerline, MatrixPCB Mount Angle = VerticalSearch Keywords:ribbon cable connector system, input/output, LATCH Universal Header, TE Connectivity AMP-LATCH 系列 2.54mm节距 34路 (2排) 垂直 PCB 针座, 焊接端接, 1A , 通孔 034 UNIV HDR SP 4S 15DP STD
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

RoHS	Contains lead / RoHS non-compliant	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
RoHS/ELV合规状态	ELV compliant, 5 of 6 Compliant	材料阻燃等级	UL 94V-0

颜色	Black	深度	8.53 mm
间距	2.54 mm	高度	13.94 mm
底座类型	不带	锁定类型	不带
包装方式	Bulk	遮蔽类型	Yes
壳体颜色	黑色	引脚样式	正方形
方向	垂直	排间距	0.100" (2.54mm)
端接方式	Solder	触点形式	Male Pin
触头类型	Male Pin	引脚间距	0.100" (2.54mm)
极化	Center, Dual Polarizing Bar, Military	第二连接器	Without
触点形状	Square	外壳颜色	Black
安装类型	Vertical	连接器类型	Universal Ejection Pin Headers
接触镀层	Gold Over Palladium Nickel\|Gold Over Nickel	法兰特征	是
安装样式	Through Hole	排数	2
封装形式	4-Sided	外壳材料（壳体）	4 面
驱动力	不带	电路板厚度	1.57 [0.062]
插入件材料	磷青铜, 黄铜	外形（宽 x 高）	Standard
触头材料	Brass/Phos Bronze	壳体材料	Thermoplastic
总长度	62.48 mm	安装特性	螺钉安装
包装数量	50	面板安装类型	通孔 - 焊接
尺寸/外形	0.64 [.025]	端接排数	焊接
端接样式	Through Hole	第一连接器类型	通用弹射板端连接器
第一触头极性	Pin (Male)	外径	.64 mm [ .025 in ]
板面高度	0.240" (6.10mm)	配接方向	With
触点数	34	位数	34
触头长度-柱	信号（数据）	安装孔直径	带有
中心触点材料	2.54 x 2.54 [.100 x .100]	接触件表面处理 - 配合	钯镍打底镀薄金
接触长度 - 配合	0.240" (6.10mm)	端子柱长度	2.79 [0.110]
接触镀层厚度	15µin (0.38µm)	每排/每行位置数	All
外壳尺寸，连接器布局	3.81 mm [ .15 in ]
