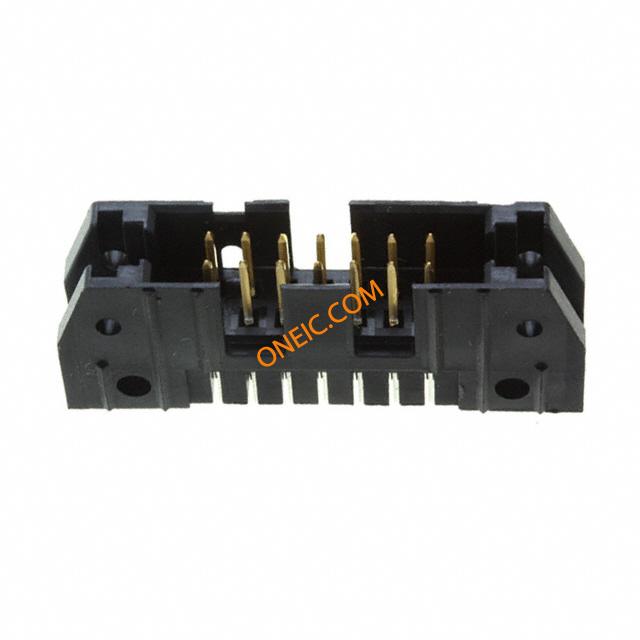

102153-2

制造商	TE Connectivity Ltd.
描述	Conn Ejector Header HDR 14 POS 2.54mm Solder ST Thru-Hole Pin and Pinless Headers (AMP-LATCH) CONN HEADER VERT 14POS .100 GOLD Conn Ejector Header HDR 14 POS 2.54mm Solder ST Thru-Hole Product Highlights:Connector Type = Universal Ejection Pin HeadersStandard ProfileNumber of Positions = 142.54 x 2.54 mm Centerline, MatrixPCB Mount Angle = VerticalSearch Keywords:ribbon cable connector system, input/output, LATCH Universal Header, 014 UNIV HDR SP 4S 15DP STD
分类	连接器解决方案板对板连接器带罩排针连接器

对参数有疑问？问 AI 助手

商业参数

其他名称

AHS14G

标准包装数量

Trays

RoHS	Lead free / RoHS non-compliant	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
RoHS/ELV合规状态	ELV compliant, 5 of 6 Compliant	材料阻燃等级	UL 94V-0

供电电压	250	输入电阻	5000
最大额定电流	1	连接器类型 - 电压输入	浸焊

颜色	Black	间距	2.54 mm
高度	13.94 mm [ .55 in ]	底座类型	不带
锁定类型	不带	包装方式	Bulk
遮蔽类型	Yes	壳体颜色	黑色
引脚样式	正方形	排间距	0.100" (2.54mm)
端接方式	Solder	触头类型	Male Pin
柱间距	2.54 x 2.54 [.100 x .100]	极化	Center, Dual Polarizing Bar, Military
第二连接器	Without	触点形状	Square
外壳颜色	Black	安装类型	Vertical
连接器类型	Universal Ejection Pin Headers	接触镀层	Gold Over Palladium Nickel\|Gold Over Nickel
法兰特征	是	安装样式	标准
排数	2	封装形式	4-Sided
外壳材料（壳体）	4 面	驱动力	不带
电路板厚度	1.57 [0.062]	插入件材料	磷青铜, 黄铜
外形（宽 x 高）	Standard	壳体材料	Thermoplastic
安装特性	螺钉安装	包装数量	80
面板安装类型	通孔 - 焊接	尺寸/外形	0.64 [.025]
端接样式	插针	第一连接器类型	通用弹射板端连接器
外径	.64 mm [ .025 in ]	配接方向	With
触点数	14	位数	14
触头长度-柱	信号（数据）	安装孔直径	带有
接触件表面处理 - 配合	钯镍打底镀薄金	接触长度 - 配合	0.240" (6.10mm)
端子柱长度	2.79 [0.110]	接触镀层厚度	15µin (0.38µm)
外壳尺寸，连接器布局	3.81 mm [ .15 in ]

备注	Pin headers in 10- and 14-position sizes have only one slot for snap-in polariz	类型	Ejector Header
连接器性别	HDR	极性	不带
产品子类型	连接器	DigiKey可编程	不带
其他规格	Without	加载位置数	All

测试温度	标准	温度额定值	Standard
工作温度	-65 – 105	封装热阻	1.57 mm [ .062 in ]
