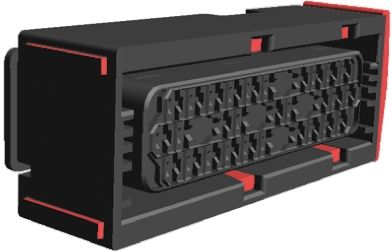

1-963449-2
| 制造商 | |
| 描述 | Conn Housing RCP 29 POS 5mm Crimp ST Cable Mount Timer Connectors CONN RCPT HSNG JPT 29POS BLACK JPT Timer 29 way receptacle housing Power to the Board JPT GEH KOMPL 29P Conn Housing RCP 29 POS 5mm Crimp ST Cable Mount Product Highlights:Receptacle HousingConnector Type = Junior Power TimerNumber of Positions = 29PBT - GF 30 Housing MaterialHousing Color = BlackSearch Keywords:Power Blade & Receptacle Connectors, cabled power,TSMT, Tandem Spring MT JPTTimer29wayreceptaclehousing TE Connectivity Junior Power Timer 系列 3行 29路 自由悬挂（直插式） 黑色 母 外壳 , 压接端接 JPT GEH KOMPL 29P |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | 工厂包装数量 | 252 |
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 连接器阻抗 | 否 | ||
机械参数
| 颜色 | Black | 深度 | 31.5mm |
| 间距 | 5 mm | 宽度 | 82.5mm |
| 高度 | 32 mm | 长度 | 82.5 mm [ 3.248 in ] |
| 密封型 | Yes | 包装方式 | Bulk |
| 出线方向 | 否 | 排间距 | 0.197" (5.00mm) |
| 触头类型 | Female Socket | 外壳颜色 | Black |
| 安装类型 | Straight | 连接器类型 | Junior Power Timer |
| 安装样式 | SMD/SMT | 排数 | 3 |
| 端子样式 | No | 锁定特性 | On the terminal |
| 壳体材料 | PBT - GF 30 | 总长度 | 5.00 [0.197] |
| 主要材料 | Receptacle | 端接排数 | 压接 |
| 连接器 - 电缆 | No | 端接样式 | Crimp |
| 第一触头极性 | Socket (Female) | 连接器颜色 | Black |
| 触点数 | 29 | 接触件端接 | Crimp |
| 位数 | 29 | 法兰上方插针尺寸 | 2.8 mm [ .11 in ] |
产品信息
| 备注 | Contacts Not Provided | 类型 | Housing |
| 连接器性别 | RCP | 系列 | Junior Power Timer |
| 产品特性 | Sealed | 极性 | 是 |
| 可密封 | 是 | 可维修 | No |
| 产品子类型 | Receptacle Housing | 应用细节 | Signal |
