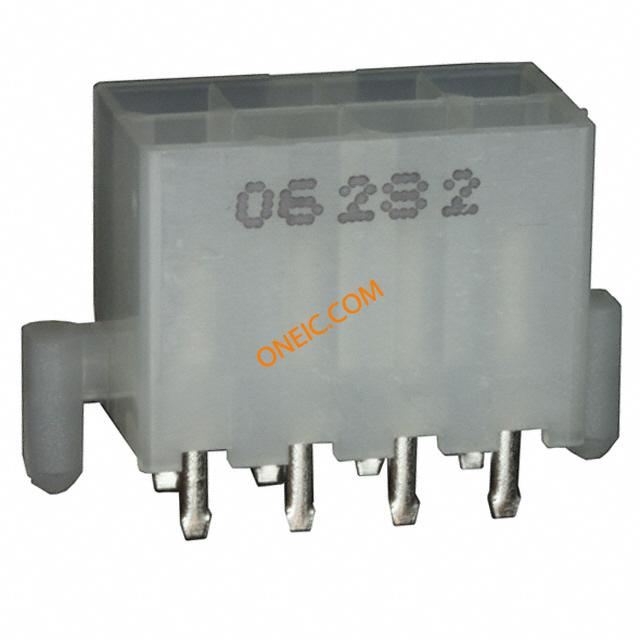

1-794305-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Pin & Socket Connectors 8P AMPDUAC PWR ASSY VERT 4.2mm & 4.4mm Centerline, 600 V, 9 A max. Dual Action CONN HEADER VERT 8POS TIN PCB Conn Power HDR 8 POS 4.2mm Solder ST Thru-Hole 8 Terminal 1 Port Conn Power HDR 8 POS 4.2mm Solder ST Thru-Hole 8 Terminal 1 Port Product Highlights:HeaderAMP-DUACNumber of Positions = 8PCB Mount Angle = VerticalYes PCB Retention FeatureSearch Keywords:wire to wire, wire to board, soft shell, Power Pin & Socket, NIC, Network Interface Cards, PC Cards, Lighting Interconnection, Cabled Power, discrete wire, crimp, pcb connectors, Molex Mini-Fit Jr, DUAC, DUAC UPC, DUAC PL, ATX power, power 08P DUAC PWR CONN ASSY VRT LF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 17943051 | 产品类别 | Pin & Socket Connectors |
| 标准包装数量 | 144 | 工厂包装数量 | 2160 |
合规参数
| RoHS | RoHS Compliant | 材料阻燃等级 | UL 94V-2 |
电气参数
| 额定电压 | 600 V | 供电电压 | 600 |
| 最大额定电流 | 9 A | ||
机械参数
| 颜色 | Natural | 间距 | 0.165" (4.20mm) |
| 宽度 | 10 mm [ .393 in ] | 高度 | 12.8 mm [ .503 in ] |
| 长度 | 25.2 mm [ .992 in ] | 包装方式 | Bulk |
| 壳体颜色 | 自然 | 排间距 | 0.165" (4.20mm) |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 触点时序 | Without |
| 紧固类型 | Locking Ramp | 安装样式 | SMD/SMT |
| 排数 | 2 | 壳体镀层 | Tin |
| 插入件材料 | 铜合金 | 触头材料 | Copper Alloy |
| 壳体材料 | Nylon | 安装特性 | 板锁 |
| 包装数量 | 114 | 面板安装类型 | 不带 |
| 端接样式 | Solder | 第一触头极性 | Pin (Male) |
| 触点数 | 8 | 位数 | 8 |
| 兼容外壳尺寸（如TM-700等） | 母端护套 | 触头长度-柱 | 3.55 mm [ .14 in ] |
| 安装孔直径 | 带有 | 接触件表面处理 - 配合 | 锡 |
| 典型触点布局 | 网络 | 表面贴装焊盘尺寸 | Without |
| 接触镀层厚度 | 118.1µin (3.00µm) | 静电放电屏蔽 | 不带 |
产品信息
| 系列 | Amp Duac | 产品特性 | Board Lock |
| 预装 | 是 | 产品子类型 | Headers |
| 加载位置数 | All | ||
环境参数
| 工作温度 | -55 – 105 °C [ -67 – 221 °F ] | 封装热阻 | 1.57 mm [ .061 in ] |
