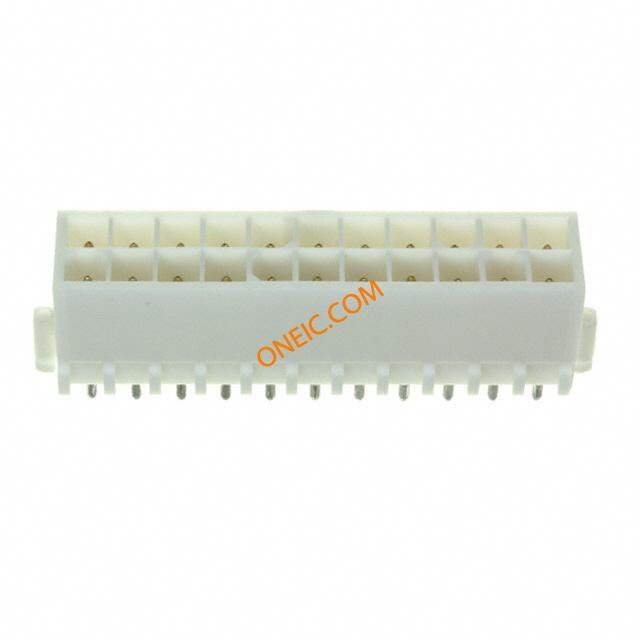

1-794071-1

制造商	TE Connectivity Ltd.
描述	Conn Power HDR 22 POS 4.14mm Solder ST Thru-Hole 22 Terminal 1 Port .163" Centerline, 600 V, 9.5 A max. CONN HDR 22POS STR DUAL .163 AU Headers & Wire Housings HEADER 22 POS GOLD DUAL ROW Conn Power HDR 22 POS 4.14mm Solder ST Thru-Hole 22 Terminal 1 Port Search Keywords:soft shell, high density, wire to wire, wire to board, Lighting Interconnection, pcb connectors, discrete wire, crimp, Mini-Universal MATE-N-LOK, PWRSIGALLP 22 Position Dual Row 4.14 mm Through Hole Vertical Plug Header 22P MINI UMNL HDR W/DH AU LF
分类	工具与焊接解决方案压接钳、压接机、压力机压接钳

对参数有疑问？问 AI 助手

商业参数

商标名	MATE-N-LOK	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	1

合规参数

RoHS	Lead free / RoHS Compliant	UL等级	获得认可
零件状态	E28476	CSA档案号	LR7189
标准编号	CSA, UL	CSA分类	已认证
UL阻燃等级	UL 94V-0	认证机构标志	是

电气参数

额定电压	600 V	开关功能	Latched
供电电压	600	最大额定电流	9.5 A
最小供电电压	600VAC

机械参数

颜色	White	间距	0.163" (4.14mm)
宽度	9.83	高度	14.25 mm
长度	47.09	密封型	Not Sealed
包装方式	Bulk	壳体颜色	白色
排间距	0.163" (4.14mm)	端接方式	Solder
触点形式	Male Pin	触头类型	Male Pin
引脚间距	0.163" (4.14mm)	安装类型	Through Hole
连接器类型	Header, Shrouded	接触镀层	Gold
紧固类型	Locking Ramp	安装样式	Through Hole
引脚数	22	排数	2
高度（英寸）	13.49	触头材料	Brass
壳体材料	Nylon	安装特性	板锁
包装数量	200	面板安装类型	通孔 - 焊接
端接样式	Through Hole	第一触头极性	Pin (Male)
触点数	22	位数	22
外壳尺寸-插件	母端, 母端	兼容外壳尺寸（如TM-700等）	插头护套
安装孔直径	带有	接触件表面处理 - 配合	锡
端子柱长度	3.69 mm [ .145 in ]	接触镀层厚度	30µin (0.76µm)
静电放电屏蔽	不带	每排/每行位置数	All

产品信息

类型	Shrouded	连接器性别	HDR
系列	Mini Universal Mate-N-Lok	产品特性	Board Lock
主要用途	Board Lock	产品子类型	Headers
端口数	1 Port	应用细节	Power
装配配置	Without	加载位置数	All

环境参数

测试温度	标准件 - 非灼热丝	工作温度	-55 – 105 °C [ -67 – 221 °F ]
封装热阻	.062 mm [ 1.57 in ]
