1-644886-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole MTA, CST-100 II, MT-6 and SL Connectors and Headers CONN HEADER 10POS VERT .100 GOLD Headers & Wire Housings HDR 10P VERT .100 AU 10P MTA100 HDR ASSY,NARROW AU |
| 分类 |
商业参数
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Bulk |
| 工厂包装数量 | 5 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 无铅定义 | Wave solder capable to 240°C | UL档案号 | E28476 |
| CSA档案号 | LR7189 | 标准编号 | CSA, UL |
| CSA认证 | Certified | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 额定电压 | 250 V | 供电电压 | 250 |
| 额定交流电压 | 250 | 连接器阻抗 | 焊接 |
| 最大额定电流 | 5 | ||
机械参数
| 颜色 | Natural | 间距 | 2.54 mm |
| 高度 | 10.03 mm [ .395 in ] | 长度 | 25.1 mm [ .988 in ] |
| 包装方式 | Bulk | 遮蔽类型 | No |
| 壳体颜色 | 自然 | 端接方式 | Solder |
| 触头类型 | Male Pin | 第二连接器 | Without |
| 触点形状 | Square | 外壳颜色 | White |
| 安装类型 | Vertical | 连接器类型 | Header, Unshrouded |
| 接触镀层 | Gold Over Nickel | 触点时序 | Without |
| 安装样式 | 带有 | 排数 | 1 |
| 壳体镀层 | Gold | 外壳材料（壳体） | 窄 |
| 连接器用途 | Header | 插入件材料 | 铜合金 |
| 触头材料 | Copper Alloy | 壳体材料 | Polyester |
| 安装特性 | Without | 包装数量 | 500 |
| 面板安装类型 | Without | 尺寸/外形 | 0.64 [.025] |
| 端接样式 | Through Hole | 第一触头极性 | Pin (Male) |
| 配接方向 | Without | 触点数 | 10 |
| 端接表面处理 | 不带 | 位数 | 10 |
| 后壳中断功能 | Without | 兼容外壳尺寸（如TM-700等） | MTA .100 连接器组件 |
| 触头长度-柱 | 电源 | 安装孔直径 | 不带 |
| 接触件表面处理 - 配合 | 金 | 典型触点布局 | 2.54 [0.100] |
| 接触长度 - 配合 | 0.295" (7.49mm) | 端子柱长度 | 7.49 mm [ .295 in ] |
| 接触镀层厚度 | 30µin (0.76µm) | 恢复后小径 | Yes |
| 静电放电屏蔽 | 不带 | 护套（绝缘）厚度 | 1.27 µm, 50 µin |
产品信息
| 备注 | 2 or 3 retentive leg's per header, depending upon number of positions. | 类型 | Unshrouded Header |
| 连接器性别 | HDR | 系列 | MTA-100 |
| 可密封 | 否 | 制造商全称 | AMP |
| 产品子类型 | MTA-100 Connectors | 连接类型 | Printed Circuit Board |
| 应用细节 | Wire-to-Board | 加载位置数 | All |
| 跳过的位置数 | None | ||
环境参数
| 工作温度 | -55 – 105 °C [ -67 – 221 °F ] | 封装热阻 | 1.6 mm [ .063 in ] |
文档与媒体
相关型号
1-1375820-0
te connectivity / amp
Conn Housing RCP 10 POS 2.54mm Crimp ST MTA, CST-100 II, MT-6 and SL Connectors and Headers CONN RCPT HSNG 10POS CST-100 II 10w housing CST-100 II Headers & Wire Housings HSG REC 1X10C STD 26-22AWG Conn Housing RCP 10 POS 2.54mm Crimp ST Product Highlights:CST-100 II HousingsNumber of Positions = 10Mating Type = ReceptacleWire-to-Board Application2.54 mm Contact Centerline SpacingSearch Keywords:5 A, 250 VAC, 7 A, 600 VAC, PCB Connectors, Ribbon Cable, Ribbon and Flat Flex Wire, LID, Large Insulation Diameter, IDC Quad Connectors, Discrete Wire Connectors, PWRSIGALLP WIRE-BOARD CONNECTOR RECEPTACLE 10POS, 2.54MM CST-100IIHOUSING10POS Socket housing, straight 10P, 1-1375820-0, TE Connectivity TE Connectivity CST-100 II 系列 2.54mm 节距 10 路 直 母 PCB 壳体 CST-100 II HOUSING 10 POS

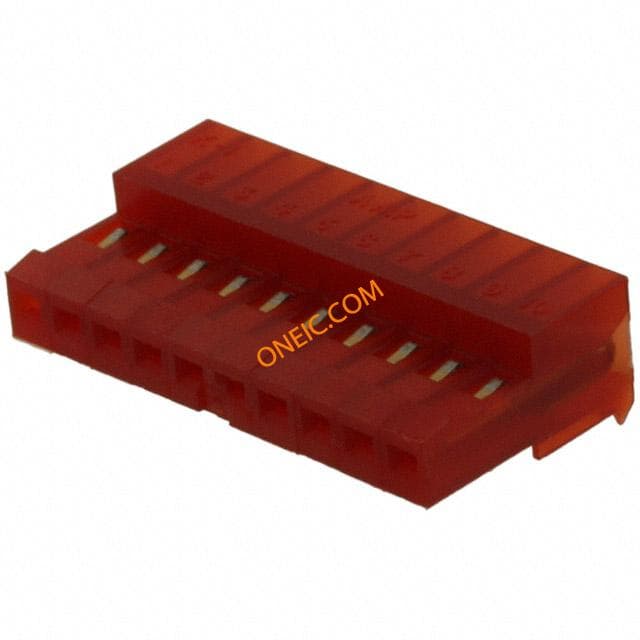

4-641237-0
